PHA-49-08PA
Piezohannas
PHA-49-08PA
49 kHz Anti-Korrosion-Ultraschall-Abstandswandler für den Flüssigkeitsspiegelmesser
Technische Parameter:

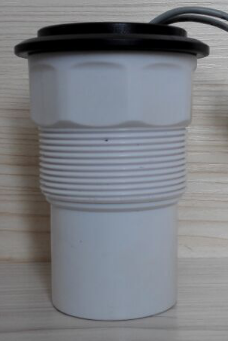

Artikel | Technische Parameter | Bild | |
Name | 49 kHz antikorrosiv Wandler PB Typ（integrierter Typ） |
| |
Modell | PHA-49-08PB | ||
Frequenz | 49 kHz ±5% | ||
Erkennungsabstand | 0.4～8m | ||
Minimum Parallele Lmpedanz | 310 under ± 20％ | ||
2000PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 850 VPP ， Entfernung: 0,6 m ， Echoamplitude: 450mV | ||
Gipfel Stromspannung＜ 1500VPP | |||
-40～+80 ℃ | |||
≤3kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 8 ° ± 2 ， Scharfen Winkel: 18 ° ± 4 | ||
Gehäuse Material | Pom、PVDF | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Bottom mit Faden ： M60 × 2 oder g2a | |||
Schutzlevel | IP68 | ||
Gewicht | 440g ± 5％ | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker （3Pin, 2,54 mm Terminal） ： Rot+， weiß- ， schwarz: abgeschirmtes Draht ； Stecker （3Pin, 2,0 mm Terminal） ： Weiß, Schwarz: Temperatursensor （MF58） ； | ||

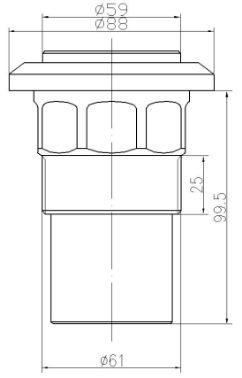

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||

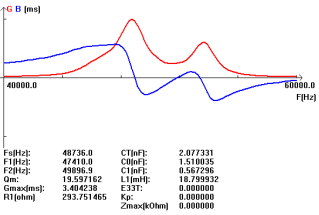

Prüfschemata von Wandler:
49 kHz Anti-Korrosion-Ultraschall-Abstandswandler für den Flüssigkeitsspiegelmesser
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 49 kHz antikorrosiv Wandler PB Typ（integrierter Typ） |
| |
Modell | PHA-49-08PB | ||
Frequenz | 49 kHz ±5% | ||
Erkennungsabstand | 0.4～8m | ||
Minimum Parallele Lmpedanz | 310 under ± 20％ | ||
2000PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 850 VPP ， Entfernung: 0,6 m ， Echoamplitude: 450mV | ||
Gipfel Stromspannung＜ 1500VPP | |||
-40～+80 ℃ | |||
≤3kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 8 ° ± 2 ， Scharfen Winkel: 18 ° ± 4 | ||
Gehäuse Material | Pom、PVDF | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Bottom mit Faden ： M60 × 2 oder g2a | |||
Schutzlevel | IP68 | ||
Gewicht | 440g ± 5％ | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker （3Pin, 2,54 mm Terminal） ： Rot+， weiß- ， schwarz: abgeschirmtes Draht ； Stecker （3Pin, 2,0 mm Terminal） ： Weiß, Schwarz: Temperatursensor （MF58） ； | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Prüfschemata von Wandler:
![K9S3LJ} 5_GR4 $ S] 0R%$ [8](http://imrorwxhnknplq5p-static.leadongcdn.com/cloud/inBqnKjlRinSkjljmqio/K9S3LJ_GR4.png)
![1p} %% 6HVQ5U] W] [) EQ} AUD1](http://imrorwxhnknplq5p-static.leadongcdn.com/cloud/iqBqnKjlRinSkjljrpin/1PHVQ5U-W-.png)
