PR1000K052
Piezohannas
PR1000K052
1.Produktbeschreibung
Dimension: OD60mm xid30mm x Thi10mmmm
Elektrische Eigenschaften:
CAPACITANCE (PF) | 1080 ± 10% |
Dick Frequenz Ft (khz) | 410 |
Radialfrequenz (KHz) |
|
Resonanzimpedanz | ≤ 15 |

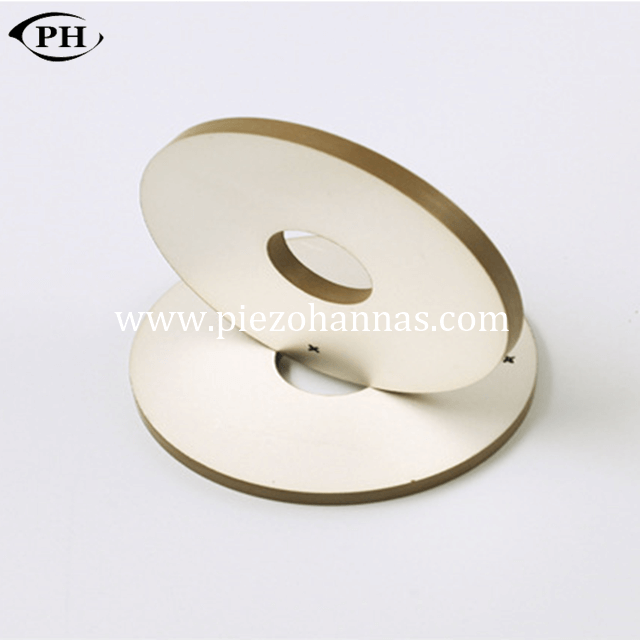

Ring Piezo -Keramikelement: weit verbreitet Gebraucht inZünder,Ultraschall- Reiniger, Ultraschall Schweißen, Ultraschall Distanz messen Sensor,
Ultraschall- Detektor, Ultraschall Dental.ultrasonic Beauty.ultrasonic Motor, Ultraschall Transformator und
Sonstiges hohe Energie emanant Wandler .
Piezo -Keramikelement:
Außendurchmesser: 5,0 - 100 mm
Innendurchmesser: (2,0 - 35 mm)
Dicke: (0,2 - 15 mm)
Dimension (mm) | Kapazität C (PF) | Schwach Aufstellen Dissipation TGδ (12V) | Stark Fied Dissipation TGδ (400 V) | Radial Frequenz FR (KHz) | ResonanceImpedance | Dick Frequenz Ft (khz) | Kupplung Modul KR (%) | |
Φ10xΦ5x2 | 240±10% | ≤0,5% | ≤1,0% | 153±5% | ≤15 | 1020 | ≥45 | |
Φ16xΦ8x4 | 340±10% | ≤0,5% | ≤1,0% | 95.8±5% | ≤20 | 512 | ≥45 | |
Φ25xΦ10x4 | 935±10% | ≤0,5% | ≤1,0% | 65.5±5% | ≤15 | 512 | ≥45 | |
Φ30xΦ10x5 | 1150±10% | ≤0,5% | ≤1,0% | 58.4±5% | ≤15 | 410 | ≥45 | |
Φ32xΦ15x5 | 1080±10% | ≤0,5% | ≤1,0% | 49.2±5% | ≤15 | 410 | ≥45 | |
Φ35xΦ15x5 | 1430±10% | ≤0,5% | ≤1,0% | 45.5±5% | ≤15 | 410 | ≥45 | |
Φ38xΦ15x5 | 1750±10% | ≤0,5% | ≤1,0% | 43.4±5% | ≤15 | 410 | ≥46 | |
Φ40 × φ12 × 5 | 2070 ± 12.5% | ≤0.5% | ≤1,0% | 45.9 | ≤15 | ≥46 | ||
Φ40xΦ15x5 | 1970±10% | ≤0,5% | ≤1,0% | 42.8±5% | ≤15 | 410 | ≥45 | |
Φ40 × φ20 × 5 | 1700 ± 12,5% | ≤ 0,3 | ≤1,0% | 37.9 | ≤15 | ≥45 | ||
Φ40× φ17×6 | 1555 ± 12,5% | ≤ 0,3 | ≤1,0% | 40.5 | ≤15 | ≥45 | ||
Φ42xΦ15x5 | 2200±10% | ≤0,5% | ≤1,0% | 40±5% | ≤15 | 410 | ≥45 | |
Φ42xΦ17x5 | 2110±10% | ≤0,5% | ≤1,0% | 38.8±5% | ≤15 | 410 | ≥45 | |
Φ45xΦ15x5 | 2580±10% | ≤0,5% | ≤1,0% | 38.1±5% | ≤15 | 410 | ≥46 | |
Φ50xΦ17x5 | 3160±10% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 410 | ≥45 | |
Φ50xΦ17x6 | 2430±10% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 315 | ≥45 | |
Φ50 × φ20 × 6 | 2490 ± 12,5% | ≤ 0,3 | ≤1,0% | 33.2 | ≤15 | ≥45 | ||
Φ50 × φ27 × 6 | 2100 ± 12,5% | ≤ 0,3 | ≤1,0% | 29.3 | ≤15 | ≥45 | ||
Φ60 × φ30 × 10 | 1922 ± 12,5% | ≤ 0,3 | ≤1,0% | 25.3 | ≤15 | ≥45 |
3.Pzt Material
Wir bieten normalerweise P-41, P-42, P-43, P-51, P-52, P-53, P-81, P-82, P-83, PSNN-5.
PMGN-51, PZT-5H, PZT-5X, PCRN-4, PLIS-51, PBAS-4, PBAS-5, BATIO3.
PZT -Materialien sind kategorisiert wie funktional Keramik. In Sensoren sie machen es möglich umwandeln Kräfte,
Druck und Beschleunigungen hinein elektrisch Signale, und in Schall- und Ultraschall- Wandler
und Aktuatoren sie Konvertieren elektrisch Spannungen hinein Vibrationen oder Deformationen.Piezoelektrische materials
sind klassifiziert gemäß zu ihr chemisch Komposition an das eines Hand, und durch das Spezifisch
Anwendung Bedingungen an das Sonstiges.
PZ Keramik ist Gebraucht in a breit Vielfalt von Anwendungen. Sanft (Sensor) PZ Keramik Pulver sind Normalerweise Gebraucht
Wenn hoch Kupplung und/oder hoch aufladen Empfindlichkeit sind wichtig, eine solche wie in fließen oder eben Sensoren;
Ultraschall- zerstörerisch Test/Bewertung (Ndt/nde) Anwendungen; oder zum genau Inspektionen von Kfz, Automobile,
strukturell oder Luft- und Raumfahrt Produkte. Material Eigenschaften enthalten a hoch Dielektrikum Konstante; hoch Kupplung;
hoch aufladen Empfindlichkeit; hoch Dichte mit a fein Getreide Struktur; a hoch Curie Punkt; und a sauber, geräuschfrei
Frequenz Antwort.
Schwer (hoch Energie) PZ Keramik Pulver sind Gebraucht Wenn hoch Energie Eigenschaften sind erforderlich,
einschließlich Anwendungen eine solche wie das Generation von Ultraschall- oder Hochspannung Energie in Ultraschall- Reinigungskräfte,
Sonar Geräte, usw. Wichtig Pulver Eigenschaften enthalten a hoch piezoelektrisch aufladen Konstante (D33); a
höher mechanisch Qualität Faktor das reduziert mechanisch Verlust und ermöglicht a niedriger Betriebs Temperatur; a
niedrig Dissipation Faktor das stellt sicher Kühler, mehr wirtschaftlich Betrieb; hoch Dielektrikum Stabilität; und niedrig
mechanisch Verlust unter Anspruchsvoll Bedingungen.
4.Anwendungen der piezoelektrischen Keramik
Ultraschalldurchflussmesser | Hydrophone | Beschleunigungsmesser |
pIEZO -Wandlervibration | Zerstäuberwandler | Materie Dispersion |
Impact-Typ-Gaszündungen | präzise Bewegungskontrolle | Drucksensor |
Beschleunigungsmesser | Impact-Typ-Gaszündungen | präzise Bewegungskontrolle |
Mikrofone | Musikalische Pick-ups | Diagnostischer medizinischer Ultraschall |
Klang Herstellung | Levelsensoren | Ultraschallatomisatoren |
Sonarwandler | Ultraschallmikrobindungsapparat | Wandstärkesensor |
Unterwasser -Echo -Sounders | Hochfrequenzwandler | hohe Spannungsdruck -Enten |
Squeeze-Gas | Zünder hoher Machtaktuatoren | Vibrationsmotoren |
Transformer | Ultraschallschweißen | Ultraschalloperation |
Materialspannungssensor | Piezo -Elektrizitätsernte | Biomedizinische Sonde |
Piezo -Elektrizitätsernte | Fischfinder -Wandler | Kompressionssensor |
Piezo -Expansionssensor | Schönheitswandler | Ultraschallmischung |
Taschenrechner, | Telefone | Wagen Alarm Sensor |
Embryo Monitor | Herz Reflexionoskop Reflektor | Schrittzähler |
Ultraschall medizinisch | uLtrasonische Reinigung | Sonochemie |
5. Merkmale
1. Hoche Effizienz: Hoher mechanischer Parameter Q, die Transduktion effizient zwischen Strom und Schall über 95%.
2. Hoche Amplitude: Die Wandlerfestigkeit wird verbessert, indem der Hochgeschwindigkeits -Vibrator direkt auf der Waschfutterbasis mit Bolzen befestigt wird. Vergleiche mit einem magnetischen Expansionsvibrator, kann seine Amplitude über 50%verbessert werden.
3. Gute Wärmefestigkeit: Ein großer Bereich an Arbeitstemperatur, niedrige Resonanzimpedanz und Wärmeproduktivität.
4. Gute Konstruktion: durch Bolzen befestigt, leicht zusammengebaut, hohe Zuverlässigkeit.
5. Das Leben von mehr als 5000 Std.
6.HIGH elektromechanisch Wandlung Effizienz
6. Ihr Service
Paket: Zuerst verwenden wir alle einen Dual-Layer-Schaum, um das Piezo-Keramik-Duo in seine Frangibilität zu wickeln, und dann verwenden wir geeignet, um die Schachtel hinein zu setzen und festzuhalten, um sicherzustellen, dass er perfekt ist.
Lieferung Time:Standard Produkt Wille sein versendet aus innerhalb 2 Arbeiten Tage nach Zahlung erhalten.
Zahlung Methoden: T/T, Paypal, West Union
Garantie:100% brandneu, wenn Sie die Fabrik verlassen. Der Verkäufer garantiert die Qualität der Produkte (ohne Teile) für einen Zeitraum von 1 Jahr ab dem Datum des Testlaufs unter der Leitung unseres Technikers.
7. Amages
