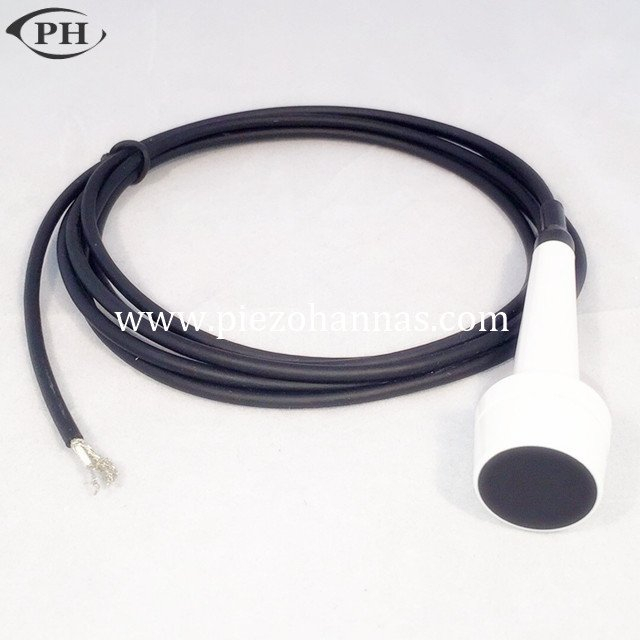

Medizinische 4-MHz-WLD-Dopplersonde für den kraniozervikalen Übergang

Wir können 2 MHz, 4MHz, 6 MHz TCD -Doppler -Sensor anbieten. Die Form der Schale kann basierend auf Ihren Anforderungen angepasst werden.


Anwendung: Diese Sonde wird für kraniozervikaler Doppler-Durchflussmeter verwendet. Sie ist eine gute Anti-Interferenz-Fähigkeit und hohe Empfindlichkeit, die, die
wurde in viele TCD -Gerätehersteller integriert.
Verfügbarkeitsstatus:
Menge:
  • PH-4

  • Piezohannas

  • PH-4

Einführung:


Das von uns entwickelte Doppler -Blutmessgerät kann mit einem Blutflusssensor von 2 MHz, 4 MHz, 8 MHz ausgestattet werden, um die unterschiedliche Blutflussrate der Tiefe zu messen. Die Ausgangsschnittstelle besteht aus USB -Anschluss und Eingabe Die Stromversorgung ist Standard -PC -Leistung. Es könnte einige Art von Rohdaten oder die berechneten Daten als VP anbieten. VM, VD, PI, RI, SD, HR. Außerdem könnten wir die Ausgabe als Bitmap -Spektrum anbieten, wenn wir direkt mit Ihrem Laptop oder PC eine Verbindung herstellen.


4 MHz Craniocervical Doppler -Sonde:


Frequenz

 4MHz

Empfindlichkeit

 -10db

Bandbreite (-6db):

30%

Statische Kapazität:

1300 Pf

Impedanz:

50 Ω

Schutzlevel:

IPX7 4000Vgegen den Boden

Kabellänge:

 2m

Anpassbar:

Ja


Technologieparameter:



Modell

PH-2

PH-4

PH-8

Arbeitsfrequenz

2 MHz ± 10%

4MHz ± 10%

8MHz ± 10%

Arbeitsmethode

Pulswelle

Kontinuierliche Welle

Kontinuierliche Welle

Statische Kapazität

2900PF ± 20%

Senden: 1500PF ± 20%

Empfangen: 1500PF ± 20%

Senden: 500PF ± 20%

erhalten:500PF ± 20%

relative Empfindlichkeit

>-9db

>-20 dB

>-15db

Relative Bandbreite

≥30%

≥ 15%

≥20%

Empfangen von Sendungen gemischt

---

<-50 dB

<-50 dB

Hauptgebrauch

Für die Analyse des Gehirnblutflusses

Für die Blutungsanalyse der Karotisarterie

Zur oberflächlichen vaskulären Blutflussanalyse

Spektrumparameter:


1. Depth:
Diese Parameter für die meisten Patienten (Alter über 20 Jahre) basieren hauptsächlich auf dem Nachweis der Gefäßanatomie -Tiefe.

a. Linke oder rechte mittlere Hirnarterie, die allgemeine Tiefe von 55 mm (im Allgemeinen lange mittlere Hirnarterie und einige Krankenhäuser und dann nach 3 oben in die ersteren unterteilt)
b. Linke oder rechte vordere Hirnarterie -Tiefe 65 mm
c. Linke oder rechte mittlere Hirnarterie -Tiefe 70 mm
d. Linke oder rechte hintere minderwertige Kleinhirnarterie -Tiefe 60 mm
e. Linke oder rechte intrakranielle Wirbelarterie Tiefe 25 mm
f. Links (oder rechts) Auge innerhalb kraniozervikaler Tiefe 65 mm
g. Basilararterie Tiefe 82 mm

h. Arterielle allgemeine Tiefe von 45 mm linker oder rechter Auge (die Leistung muss weniger als 250%betragen, sonst Verletzte Augäpfel)


2. Kraft:
Allgemeine Leistung = 400% außer der Augenarterie.
Veränderungsprinzipien: Angemessener Anstieg oder Abnahme der Erkennungstiefe.


3.Gan:
Der Gewinn beträgt normalerweise etwa 30 dB.
Veränderungsprinzipien: Angemessener Anstieg oder Abnahme der erkannten Signalstärke. Ohne den allgemeinen Satz nach Benutzergewohnheiten zu ändern.


 4. Beispielvolumen:

Im Allgemeinen sind es ungefähr 12 mm.
Ändern Sie das Prinzip: Wenn Sie ein großes, leicht erfasstes Signal haben, aber die vaskuläre niedrige Auflösung und umgekehrt schwierigerer Nachweissignal, aber die vaskuläre hohe Auflösung. Im Allgemeinen sollte für tiefere Blutgefäße größer sein, leichter ist kleiner.


5. Wiederholungsfrequenz:
D.h. Abtastfrequenz. Hardware wenige Dateien 5.208KHz; 7,8125 kHz; 10.4167kHz; 15,625 kHz;

Ändern Sie das Prinzip: Begrenzte Erkennungstiefe, direkt den Durchflussratebereich bestimmen. Sein Wert mit Tiefe und Probenvolumen. Da die Daten empfangen werden, muss zunächst die Beziehung dieser Parameter ein Spektrumfenster ausführen, die die Durchflussrate -Skala sonst nicht tun können. All dies muss jederzeit mit der Erkennungstiefe geändert werden.


6. Akrostime:
Erkennen der Zeit für das Spektrumdiagramm eines Vollbilds.

Prinzipien ändern: Schnittstellendesign, Spektrumfenster kann länger oder kürzer sein. Das Spektrumfenster ist desto länger. Für eine feste Schnittstelle wird dieser Parametersatz nicht mehr geändert. Zum Beispiel muss für die 256-Punkte-FFT-Fig-Längsbreite Pixel 256 Punkte aufweisen, während die horizontale im Allgemeinen pro 80-100 Punkte / s geeigneter ist. Sie müssen für eine 512-Punkte-FFT-seitliche angemessene verdoppelt werden, oder Spektrogramm-Sägen-Sägezahn-Sägemittel erscheint zu hoch, scharf oder zu horizontal, langen Einflüssen, die Ärzte interpretieren. Multi-Totuer bequem. Zum Beispiel: 4s oder 5s, 6s mögen.


7.WORKMODE: Arbeit.
2m (Puls); der 4M (Puls) -Modus; 4M (kontinuierlicher) Modus; Hardware jedes Mal nur eine Möglichkeit zur Arbeit.
Siege: Die Anzahl der Fenster.
Auch diese Tiefenzahl. Die neue Hardware bis zu einer maximalen Tiefe von 4. kann vier Spektralfenster erstellen, jedes Spektrumfenster, das eine Tiefe des Stichprobenvolumensfensters ist.
Hardware alle zwei benachbartes Probenvolumen von fast der Hälfte des Fensters ist eine Signalüberlappung. Beispiel: Das erste Tiefensignal enthält auch ein Signal mit einer halben Sekunde, und das erste Tiefensignal enthält auch die Hälfte des ersten Tiefensignals, enthält auch das Signal der Halb 3 -Tiefe, aber das Tiefe, das ein Signal nicht das erste Tiefensignal ist. Nr. 1 und 3 der Tiefe des Signals sind völlig unabhängig, die ersten 2 und 4 der Tiefe des Signals sind ebenfalls völlig unabhängig. Wenn eine solche Tiefe von vier Signalen auf dem visuellen Gefühl angezeigt wird, wird es einen Übergang geben.
