PHA-200-01K
Piezohannas
PHA-200-01K

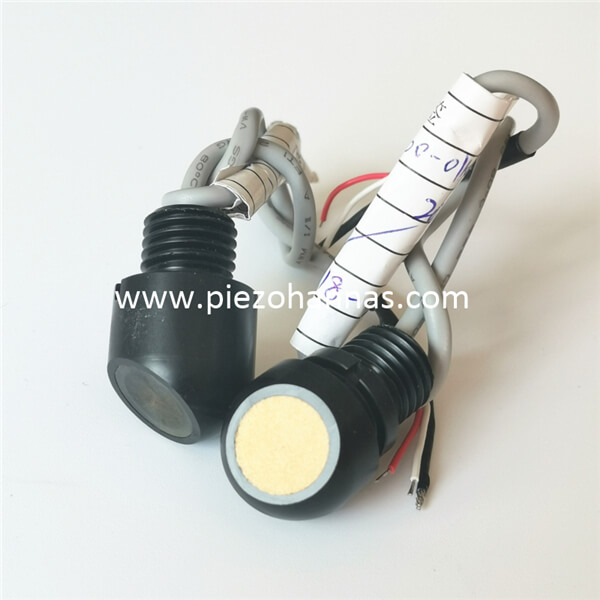

200 kHz Ultraschallwandler Wind Vane für Ultraschallwärterstation
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01K | ||
Frequenz | 200 kHz ±5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 2300 Ω ± 20％ | ||
370PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：800VPP，Entfernung0,3m， Echo -Amplitude25MV | ||
Gipfel Stromspannung＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 10 ° ± 2， Scharfen Winkel: 23 ° ± 4 | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Anemorumbometer, Gasflussmesser | ||
Faden：M12*1,5 | |||
Schutzlevel | IP68 | ||
Gewicht | 10g ± 5％ （（Länge：10 cm） | ||
Verkabelungsanleitungen | integratED -Typ：Rot+，Weiß-，Schwarz: Schützer Draht(Standard: ohneTemperatursensor) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
| | ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors:
Integriert Geben Sie die Kabelanweisung ein: :
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Bewerbung für Ultraschall Weatherstation:
Das Instrument der Ultraschallwetterstation ist der einzige All-in-One-Wettersensor, der scheinbare Windgeschwindigkeit und -richtung, barometrische Druck, Lufttemperatur, relative Luftfeuchtigkeit, Taupunkt- und Windkühltemperatur berechnet. Mit dem optionalen internen Kompass- und globalen Positionierungssystem können auch eine echte Windgeschwindigkeit und -richtung berechnet werden. Das UV -stabilisierte, kompakte Gehäuse ist vollständig wasserdicht und gegen Chemikalien beständig. Normalerweise übernimmt der Hauptkörper des Windrichtssensors die mechanische Struktur der Windfahne.

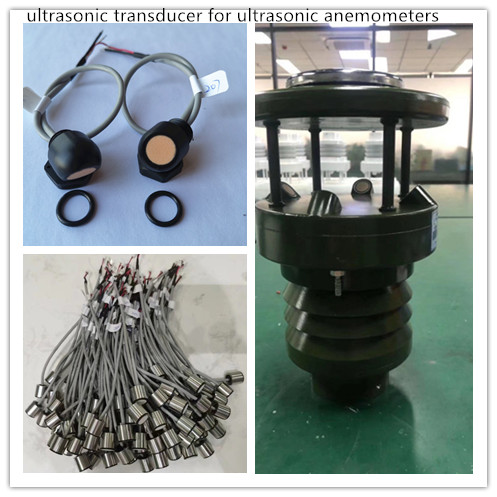

Anwendung Bild von Ultraschall Weatherstation
