In diesem Abschnitt zwei Arten vonpiezoelektrische Keramik -VerbundwerkstoffeMit einer Mittelfrequenz von etwa 50 MHz sind zwei Arten von Poly vorbereitet. FokussiertUltraschallwandlerIn Form eines fokalen Punktes befinden sich der sphärische Fokus bzw. zylindrische Linienfokus. Das schematische Diagramm des Ultraschallwandlers lautet wie folgt:
Die Grundstruktur der Grundstruktur derhoch fokussierter Ultraschallwandlerist in piezoelektrisches Material, akustische Anpassungsschicht, akustische Hintergrundschicht, Außenhülle und Drähte usw. unterteilt. Die Struktur und Zusammensetzung jedes Teils sind in der Abbildung dargestellt. Nach der Herstellung und den Eigenschaften des piezoelektrischen L-3-Kompositmaterials beträgt in diesem Artikel ein piezoelektrisches Verbundmaterial mit einer Volumenfraktion 35,84%. Das piezoelektrische Keramikphasenmaterial wurde durch Schneiden und Füllmethoden hergestellt. wobei die piezoelektrische Keramiksäule einen quadratischen Querschnitt mit einer Säulenbreite von 36,03 UM und einer Dicke von 36,52 UM hat.
Die Schlitzbreite beträgt 24.14 um. Das hergestellte piezoelektrische Verbundmaterial wird durch ein bestimmtes Verfahren geformt, um kugelförmige und zylindrische Oberflächen zu bilden, um die Schallwellen zu fokussieren, und das Backing -Material und die Bindungselektroden und -pakete werden angewendet. Der fertige kugelförmige Punkt mit hoher Intensität beträgt 0,6 mm '0,6' 0,6 '0,6 MM und die Fokusstiefe beträgt 10 mm; die Größe der zylindrischen Linie -fokussierten Ultraschallwandler beträgt 0,5 mm x 0,6 mm und die Axialtiefe des Fokus beträgt 5,mm.
Nach dem Testen ist die Serie -Resonanzfrequenz die Serie -Resonanzfrequenz künstlich 45,968 MHz, die parallele Resonanzfrequenz beträgt einige 60 · 253 MHz und die Mittelfrequenz FC 53,111 MHz.

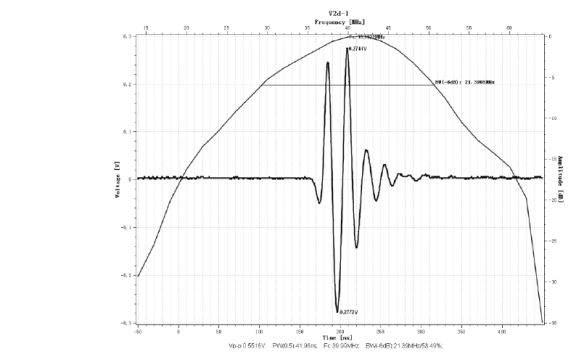

Es ist ersichtlich, dass nach der Übereinstimmung der akustischen Matching -Schicht die akustische Wellenform offensichtlich verbessert wird und die Anzahl der Schallwellen oszilliert wird. Die Verringerung der Zeit der Pulsbreite wird verringert und die Bandbreite im Frequenzbereich wird erhöht.
Durch die Durchführung eines Schallfeld -Scans auf den induktiven Ultraschall -Näherungssensoren kann das Experiment verwendet werden, um die vom Wandler emittierte Ultraschallwelle zu bestimmen. Die Verteilung des Schalldrucks im Raum. Die Fokussposition der Schallwelle und die Größe des Fokus kann wiederum bestimmt werden, und die Leistung des Wandlers hat einen wichtigen Referenzwert. In diesem Abschnitt wird das dreidimensionale Schallfeld-Scan-System des Labors verwendet, um die kugelförmige Oberfläche zu erstellen. Das dreidimensionale Schallfeld des Punktfokusses und zylindrischen linienfokusten Ultraschallwandlers wurde unter Verwendung eines Durchmessers von 0,2 mm hoher Voraussetzungshydrophon-Tester gescannt.

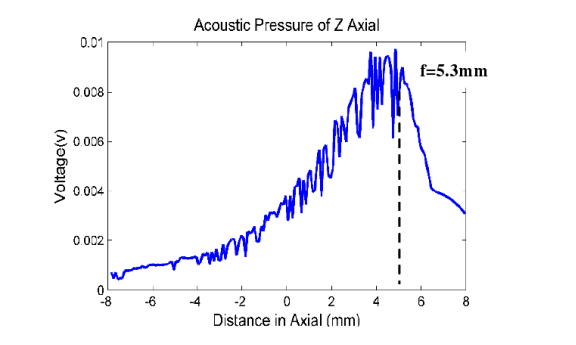

Nach dem Scannen des axialen Schalldrucks kann der Schluss gezogen werden, dass der kugelförmige Fleck -Fokus -Ultraschallwandler eine Schwerpunkttiefe von 5,3 mm hat.
Der kugelförmige, punktorientierte Ultraschallwandler hat den Schallfeldtest
