PHW-23-G
Piezohannas
PHW-23-G

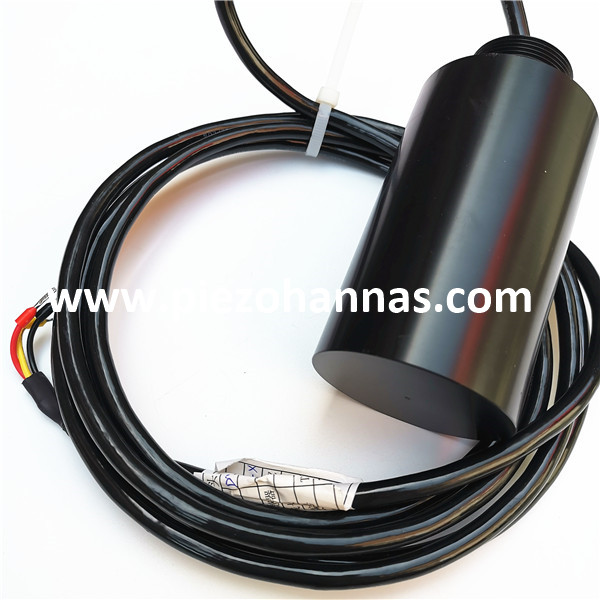

20 kHz horizonal-polarisierter zylindrischer Ultraschallwandler für Ultraschalldurchflussmeter
Artikel | Technische Parameter | Bild | |
Name | 23kHz Horizonal-polarisierte Nicht-Richtung CylindricalUnterwasser akustischer Wandler |
| |
Modell | PHW-23-g | ||
Frequenz | 20 kHz ±5% | ||
Erkennungsabstand | 2000m | ||
Minimum Parallele Lmpedanz | 180 Ω ± 20％ | ||
29000PF ± 20％@1kHz | |||
Empfindlichkeit
| |||
Gipfel Stromspannung＜ pp | |||
-40～+80 ℃ | |||
≤3Kilos or0,3 MPa | |||
Horizonal-polarisierte Nicht-Richtung | |||
Gehäuse Material
| Pom | ||
Verwendungszweck | Ultraschallflussmeter ， U -U -U -U -U -Boot -Reichweite Finder | ||
| Siehe die Produktstrukturzeichnung | ||
Schutzlevel | IP68 | ||
Gewicht | 350 g ± 5％ （Länge: 2m） | ||
Verkabelungsanleitungen | Rot+， weiß- ， schwarz-, abgeschirmtes Draht ； (ohne Temperatursensor standardmäßig） | ||

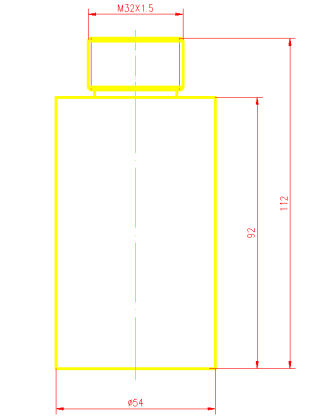

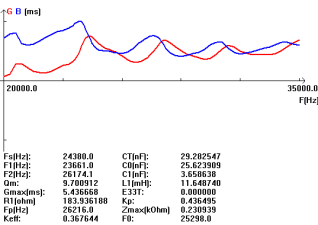

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Temperatursensorschema von tRansducer undTestkreisschema:
Ultraschallflussanwendung:
Dieser Durchflussmesser verwendet die Doppler -Technologie und die Hauptabsicht dieses Messgeräts besteht darin, die Analyse des Blutflusses zu liefern. Nach vier Jahren sind die frühesten Flussmessgeräte in industriellen Anwendungen aufgetreten. Gegenwärtig haben viele Produktionsunternehmen verschiedene Arten von Klemmungsströmungsmessgeräten entworfen, um den flüssigen Fluss innerhalb eines Rohrs zu messen. Diese Messgeräte verwenden Hochfrequenzsensoren, indem sie durch die durch die Rohrwand durchdrungene und die Flüssigkeit eindringen, indem sie ansonsten die Transitzeitausbreitungsmethode verwenden. So dass Flüssigkeitsgeschwindigkeit und Durchflussrate bestimmt werden können.
20 kHz horizonal-polarisierter zylindrischer Ultraschallwandler für Ultraschalldurchflussmeter
Artikel | Technische Parameter | Bild | |
Name | 23kHz Horizonal-polarisierte Nicht-Richtung CylindricalUnterwasser akustischer Wandler |
| |
Modell | PHW-23-g | ||
Frequenz | 20 kHz ±5% | ||
Erkennungsabstand | 2000m | ||
Minimum Parallele Lmpedanz | 180 Ω ± 20％ | ||
29000PF ± 20％@1kHz | |||
Empfindlichkeit
| |||
Gipfel Stromspannung＜ pp | |||
-40～+80 ℃ | |||
≤3Kilos or0,3 MPa | |||
Horizonal-polarisierte Nicht-Richtung | |||
Gehäuse Material
| Pom | ||
Verwendungszweck | Ultraschallflussmeter ， U -U -U -U -U -Boot -Reichweite Finder | ||
| Siehe die Produktstrukturzeichnung | ||
Schutzlevel | IP68 | ||
Gewicht | 350 g ± 5％ （Länge: 2m） | ||
Verkabelungsanleitungen | Rot+， weiß- ， schwarz-, abgeschirmtes Draht ； (ohne Temperatursensor standardmäßig） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Temperatursensorschema von tRansducer undTestkreisschema:
Ultraschallflussanwendung:
Dieser Durchflussmesser verwendet die Doppler -Technologie und die Hauptabsicht dieses Messgeräts besteht darin, die Analyse des Blutflusses zu liefern. Nach vier Jahren sind die frühesten Flussmessgeräte in industriellen Anwendungen aufgetreten. Gegenwärtig haben viele Produktionsunternehmen verschiedene Arten von Klemmungsströmungsmessgeräten entworfen, um den flüssigen Fluss innerhalb eines Rohrs zu messen. Diese Messgeräte verwenden Hochfrequenzsensoren, indem sie durch die durch die Rohrwand durchdrungene und die Flüssigkeit eindringen, indem sie ansonsten die Transitzeitausbreitungsmethode verwenden. So dass Flüssigkeitsgeschwindigkeit und Durchflussrate bestimmt werden können.
