Zweifrequenz-Ultraschall-Tiefensensor-Datenblatt für Arduino-Roboter

     Doppelfrequenz -Ultraschall -Tiefensor -Datenblatt für Arduino -Roboter

Artikel	Technische Parameter		Bild
Name	200kHz-50kHz Wandler für UnterwasserEntfernungsmessung,Ultraschall,     Wandler zum Schlamm Messung （rostfreier Stahl）
Modell	PP-50/200-NB
FRequency	200 kHz ± 5 kHz/50 kHz ± 3 kHz
Erkennungsabstand	200 kHz 0,6～120 m 50 kHz 3～500 m
Minimale parallele Lmpedanz	600 under ± 20％
Kapazität	4300PF ± 20％@1kHz
Empfindlichkeit	FahrenStromspannung：600VPP、Distanz：0,8 m、 Echoamplitude：16 v（200kHz）
Betriebs  Stromspannung	Gipfel  Stromspannung＜1500VPP
Betriebs  Temperatur	-40～+80 ℃
Druck	≤3Kilos oder0,3 MPa
Winkel	(Strahlbreite) Halbkraftstrahlbreite@-3 dB: 7,5 ° ± 1， Spitzer Winkel: 17,5 ° ± 2（200kHz） (Strahlbreite) Halbkraftstrahlbreite@-3db：27 ° ± 2， Spitzer Winkel: 68 ° ± 4（50 kHz）
Wohnmaterial	Rostfreier Stahl
Verwendungszweck	Ultraschallflussmeter, U -Boot -Bereichs -Finder

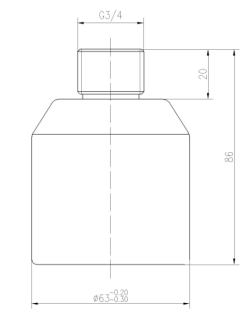

Installation  Abmessungen	P. PRODUCT -Strukturdiagramm unten
Schutzlevel	IP68
Gewicht	1200 g ± 5％ （（Länge：10 m）
Verkabelungsanleitungen	(Zeile drei）:Rot:Wandler+, Blau: TemperaturSensor+, Schwarz: Common-

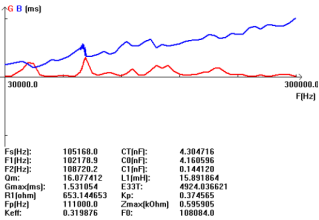

Zulassungskurve		PRODUCTSTRÄREDiagram

Notiz:

1, bitte wenden Sie keine DC -Volt -Volt -Spannung für Ultraschallsensoren an, um eine Migration zu vermeiden.
2, weil die Sensoren eine potenzielle Richtung haben, achten Sie bitte auf ihre Installation
Lage.
3 Verwenden Sie die Sensoren, an denen die Temperatur ist, nicht, um Zuverlässigkeit und lange Lebensdauer zu gewährleisten
höher als bewertet.
4, kann die Sensoren nicht in einer Vakuumzone oder gefährlichen Bereichen verwenden.
5, nicht in einer Dampfzone verwenden, dieser Bereich der Atmosphäre erzeugt eine ungleiche Temperatur
Gradient führt zu Messfehlern.
6, die Produkte sollten nicht in einer korrosiven Atmosphäre verwendet oder gelagert werden, insbesondere in
Chloridgas, Sulfidgas, Säure, Alkali, Salz oder dergleichen sind vorhanden. Speichern Sie die Produkte in der

Raum, wo normale Temperatur und Luftfeuchtigkeit ist und das Sonnenlicht vermeiden, plötzliche Veränderungen
in Temperatur und Luftfeuchtigkeit. Es kann unter solchen Bedingungen ein Versagen oder eine Fehlfunktion verursachen.
7, wenn Sie sich für nicht standardmäßige Häufigkeit und andere besondere Bedingungen bewerben, informieren Sie bitte
Wir die spezifischen Arbeitsbedingungen, die benötigte Schaltung, um Sensoren zum Treffen zu machen
Ihre spezifischen Anforderungen.
