PHA-40-12c
Piezohannas
PHA-40-12C
Ultraschallwandler 8m Entfernung für die Messung von Ultraschallpegeln
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | Ultraschallwandler für 12 m Abstand（integrierter Typ） |
| |
Modell | PHA-40-12c | ||
Frequenz | 40 kHz ± 1,5 kHz | ||
Erkennungsabstand | 0.5～12 m | ||
Minimum Parallele Lmpedanz | 250 Ω ± 20％ | ||
2000PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：700VPP，Entfernung: 0,6 m， Echoamplitude：500mv | ||
Gipfel Stromspannung＜ 1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 7 ° ± 2 ， Scharfen Winkel: 16 ° ± 4 | ||
Gehäuse Material | verwendet in der schwachen Säure- oder schwachen Basenumgebung（PC） | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Unten mit Faden: M78 × 2 | |||
Schutzlevel | IP68 | ||
Gewicht | 710 g ± 5％ | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker（3Pin, 2,54 mm Terminal） ：Rot+， weiß- ， schwarz: abgeschirmtes Draht ； Verbinder（3pIn 2,0 mm Terminal）： Weiß, Schwarz: Temperatursensor （MF58）； | ||

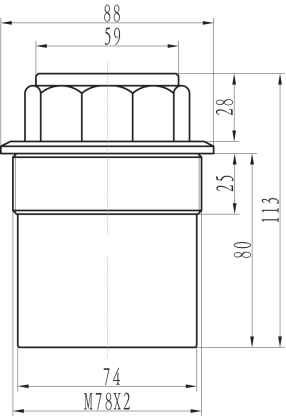

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||

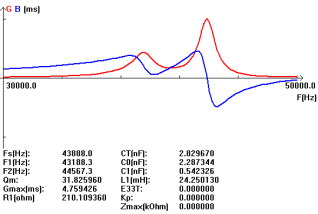

Prüfschemata von Wandler:
Ultraschallpegelmesswandler
Der Ultraschallpegel -Wandler emittiert akustische Impulse in einem schmalen Strahl senkrecht zum Wandler. Der Level -Transceiver misst die Ausbreitungszeit zwischen der Impulsemission und dem Empfang des Echos, um den Abstand vom Wandler zum Material zu berechnen. Variationen der Schallgeschwindigkeit aufgrund von Temperaturänderungen innerhalb des zulässigen Bereichs werden durch den Integraltemperatursensor automatisch kompensiert.
ApplicaTionbild:
