PHAU-200-01CA
Piezohannas
PHAU-200-01CA

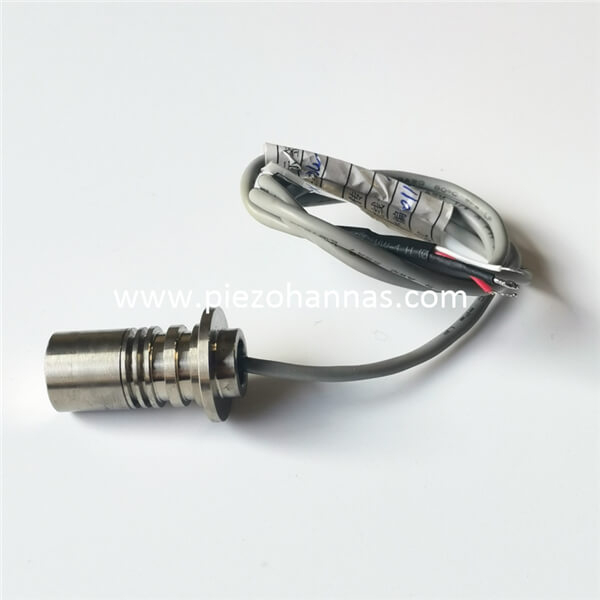

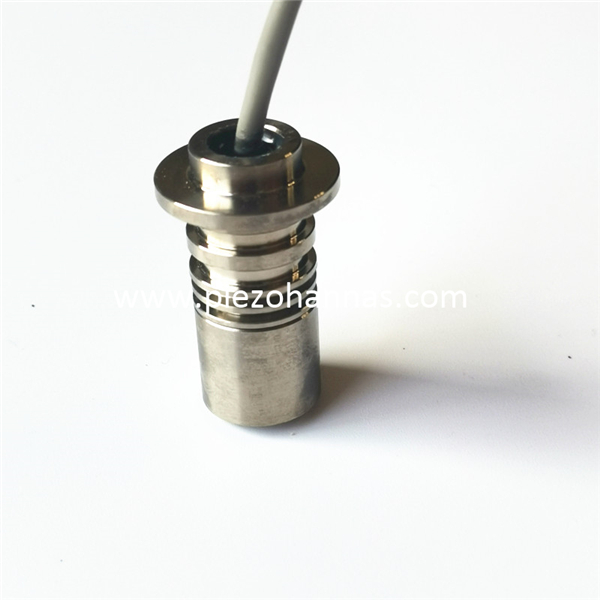

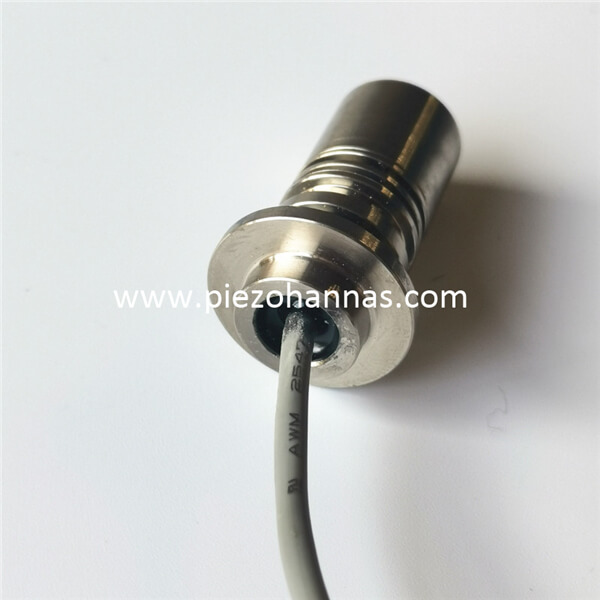

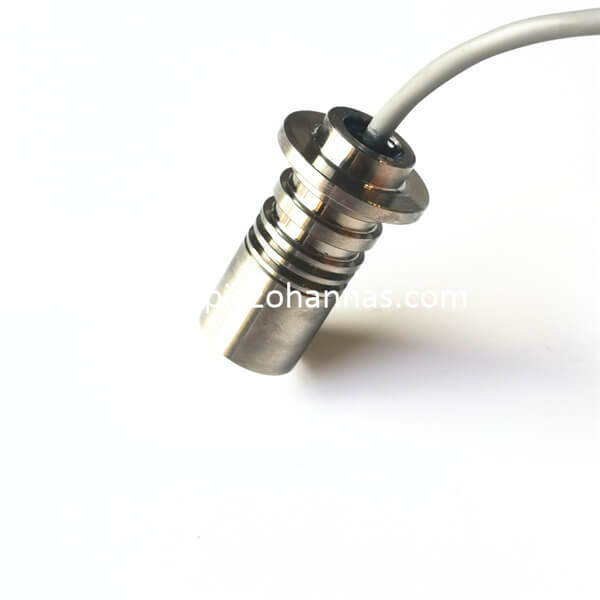

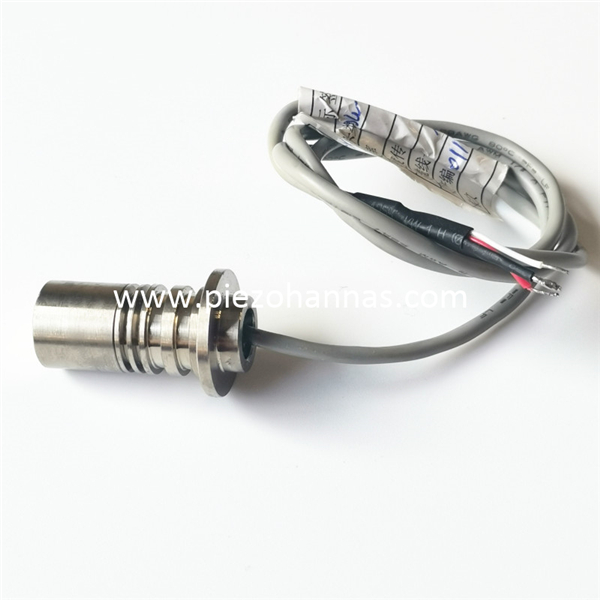

Ultraschall -Gasströmungswandler mit Titanlegierung für Gasflussmessung
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHzUltraschallwandler |
| |
Modell | PHAU-200-01Ca. | ||
Frequenz | 200KHz±5% | ||
Erkennungsabstand | 0.10～1m | ||
Minimale parallele Lmpedanz | 300Ω ±20％ | ||
850Pf±20％@1kHz | |||
Empfindlichkeit | NeinLast dRauchenvOltage:：200VPP，Distanz:0,3 m， Echoamplitude:5MV | ||
Gipfel Stromspannung＜500VPP | |||
-40～+80℃ | |||
≤16Kilos oder 1,6 MPA | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db:10.1° ±10%， Spitzer Winkel:23.9° ±10% | |||
Wohnmaterial | Titanlegierung | ||
Verwendungszweck | Ultraschallgasströmung | ||
Schutzlevel | IP68 | ||
Gewicht | 24.2g±5％ （（Kabellänge：80cm） | ||
Verkabelungsanleitungen | Schnittstelle: Rot: Wandler +, Weiß: Wandler -, Schwarz: Abgeschirmtes Draht, (Temperatursensor ist optional) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Bewerbung für Ultraschallgasflussmeter:
Industriell Gasströmungsmesser Für Flüssigkeits- und Wasseranwendungen werden weit verbreitet, es ist seit langem akzeptiert, dass die Klemme der Gasdurchflussmeter -Technologie nicht auf die Messmessung des Massengasstroms angewendet werden konnte, die hauptsächlich auf grundlegende theoretische Messgrenzen zurückzuführen sind. Die übertragene Schallenergie wird von herkömmlichen Ultraschallwandlern empfangen. Der Gasultraschallfluss Messprodukte werden weltweit in einer Vielzahl kritischer Gasmessanwendungen verwendet. In Onshore- und Offshore -Produktionsanlagen, Erdgasübertragungsleitungen, Kompressorstationen, Verarbeitungsanlagen und Stadttoren häufig installiert und petrochemische Industrie.
