PHAU-200-01FA
Piezohannas
PHAU-200-01FA

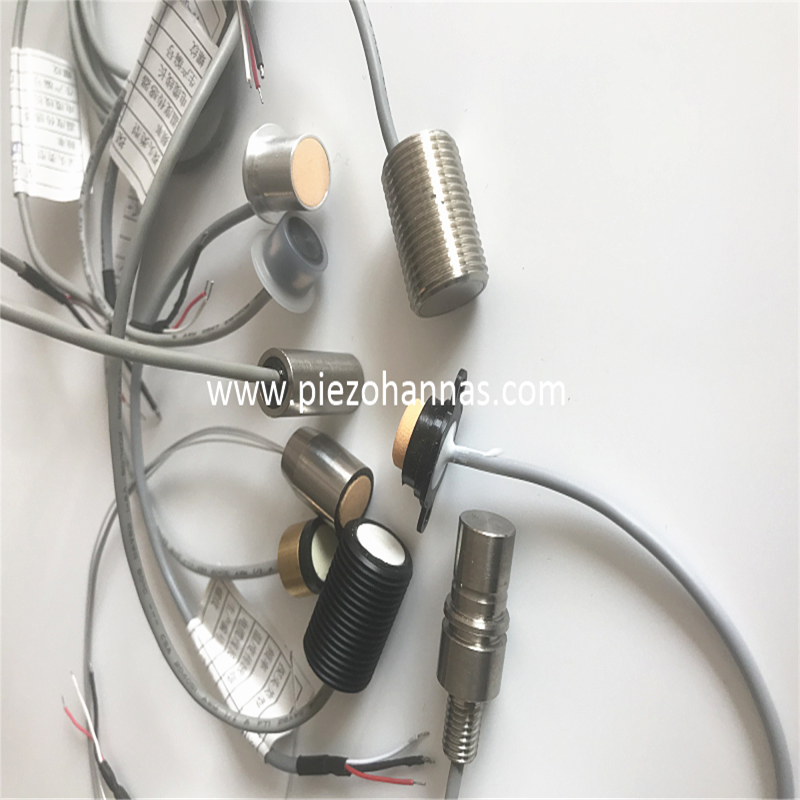

Benutzerdefinierte PVDF -Gehäusepiezoelektrikum Ultraschallwandler für Ultraschallspiegelmessgeräte
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHzultrasonischer Wandler |
| |
Modell | PHAU-200-01FA | ||
Frequenz | 200 kHz ± 5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimale parallele Lmpedanz | 900 Ω ± 20％ | ||
600PF ± 20％@1kHz | |||
Empfindlichkeit | Keine Lastantriebsspannung :: 200VPP ，Distanz: 0,3 m， Echoamplitude: 5mV | ||
Gipfel Stromspannung＜750 VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
(Strahlbreite) Halbleistungstrahlbreite bei -3db:6,7 ° ± 10%， Scharfen Winkel: 15,8 ° ± 10% | |||
Wohnmaterial | PVDF | ||
Verwendungszweck | Ultraschallebene, Überwachung, Anti -Kollision, Sicherheit | ||
Schutzlevel | IP68 | ||
Gewicht | 6,3 g ± 5％ （（Kabellänge：15 cm） | ||
Verkabelungsanleitungen | Schnittstelle: Rot: Wandler +, Weiß: Wandler -, Schwarz: Abgeschirmtes Draht, (Temperatursensor ist optional) | ||

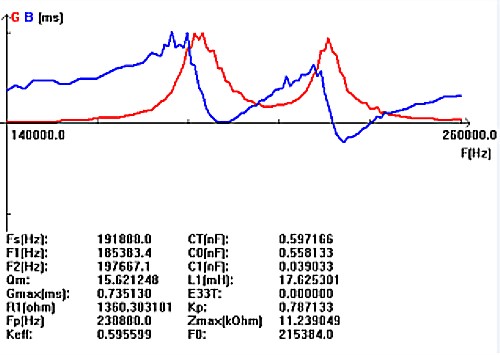

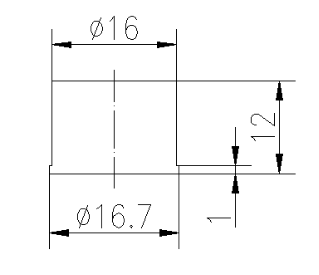

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Ultraschallpegelsensoranwendung
Der Ultraschall-Niveau-Sensor wird in allgemeinem Zweck und intrinsisch sicheren Versionen angeboten und bietet eine zuverlässige Messung der nicht ahnungslosen Chemikalien-, Wasser-, Abwasser- und Erdölbasisflüssigkeiten in Umgebungstank oder Sumpfanwendungen von 1 bis 12 Metern. Wie funktioniert ein Ultraschall -Niveau -Sensor? Der Ultraschallpegelsensor emittiert einen akustischen Hochfrequenzpuls aus seinem Wandler. Der Impuls bewegt sich durch den Luftspalt, reflektiert gegen die flüssige Oberfläche und kehrt zum Wandler zurück. Der Ultraschallpegelsensor misst die Impulszeit des Fluges und wandelt diese in die Höhe oder Entfernung um.

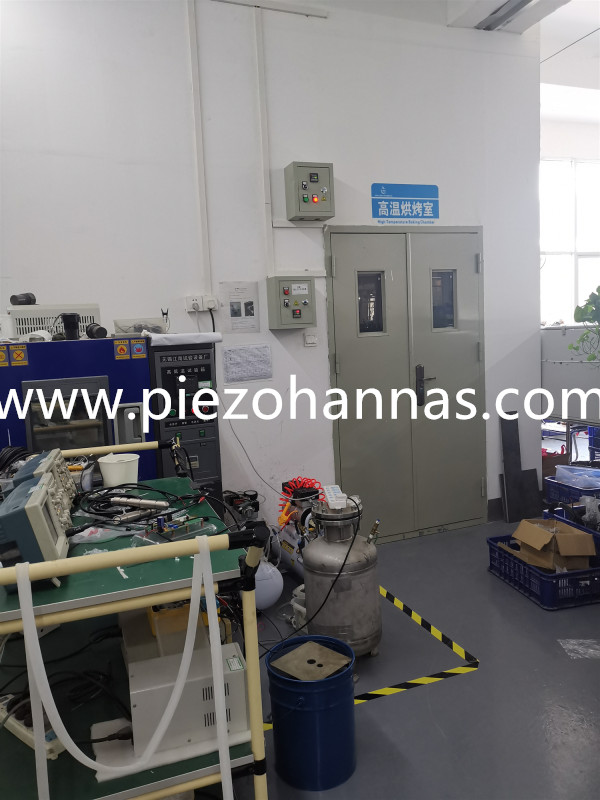

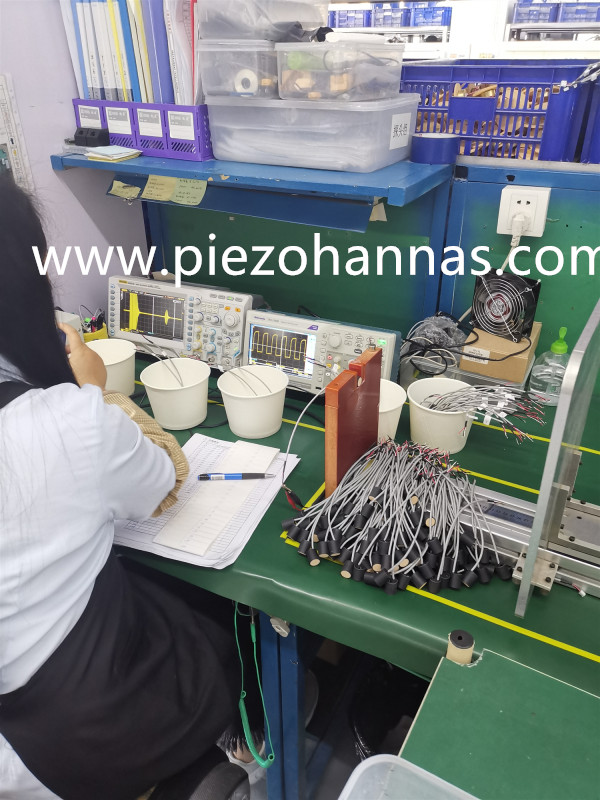

Produktionsabteilung
