50 kHz piezoelektrischer Ultraschallwandler für die Messung von Ultraschallpegeln

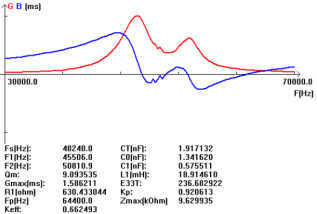

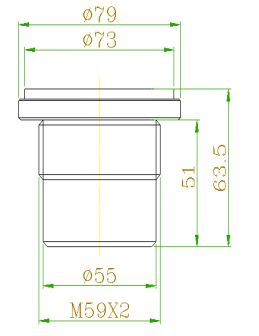

Technische Parameter:

Blockendiagramm des Ultraschallabstandswandlers :

Schematisches Diagramm des Temperatursensors  (Modell: MF58_502F3470):


Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung


2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)

Rot und Schwarz sind Temperatursensorverdrahtung

Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB

Drei-Kern-Verkabelungsanweisungen:

     Rot: Wandler +
         Blau: Temperatursensor +
         Schwarz: öffentlich-

 Vier-Kern-Verkabelungsanweisungen:

Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor

Was geht in die Herstellung eines Wandlers ein?

Die Hauptkomponente eines Tiefenwandlers ist das piezoceramische Element. Es ist der Teil, der elektrische Impulse in Schallwellen umwandelt, und wann der Echoes kehren zurück, das Piezoceramic -Element wandelt die Schallwellen wieder in elektrische Energie um. Piezoceramic -Elemente sind am häufigsten in einer Festplattenform, aber sie können auch in Form eines Balkens oder eines Rings in Form sein. Ein Wandler kann ein Element oder eine Reihe von Elementen enthalten, die mit einem Array bezeichnet werden. EIN Der Wandler besteht aus sechs separaten Komponenten:

Messung von Ultraschallebene

Ultraschallspiegelmessung mit Ultraschall Die Sensoren bieten eine kontinuierliche, nicht kontakte und wartungsfreie Messung von Flüssigkeiten, Pasten, Schlitten und pudrigen bis groben Schüttgütern. Die Messung wird durch Dielektrizitätskonstante, Dichte oder Luftfeuchtigkeit und durch Aufbau aufgrund der selbstverschlusslichen Wirkung der Sensoren nicht beeinflusst. Schauen Sie sich die breite Palette an Prosonic -Geräten für die Messung von Ultraschallebene an und klicken Sie auf die Schaltfläche unten.

Die Ultraschallmethode ist eine nachgewiesene und kostengünstige Lösung für die Messung von Flüssigkeiten und Schüttgütern. Instrumente sind als kompakte oder separate Versionen erhältlich. Dieses Messprinzip ist durch einfache Planung und Montage, schnelle und sichere Inbetriebnahme, eine lange Lebensdauer und reduzierte Wartungskosten gekennzeichnet. Typische Anwendungen umfassen abrasive und aggressive Medien auch unter rauen Umgebungsbedingungen.

 A Ultraschall- Der Sensor emittiert Ultraschallimpulse, die Oberfläche des Mediens reflektiert das Signal und der Sensor erkennt es erneut. Die Flugzeit des reflektierten Ultraschallsignals ist direkt proportional zur zurückgelegten Strecke. Mit der bekannten Panzergeometrie kann der Pegel berechnet werden.
