Piezoelektrischer 50-kHz-Ultraschallwandler für Ultraschall-Entfernungsmesser

Anwendung: Ultraschallstufe, Ultraschall-Anti-Kollision, Ultraschall-Entfernungsmesserfinder
Verfügbarkeitsstatus:
Menge:
  • PHA-49-08FB

  • Piezohannas

  • PHA-49-08FB

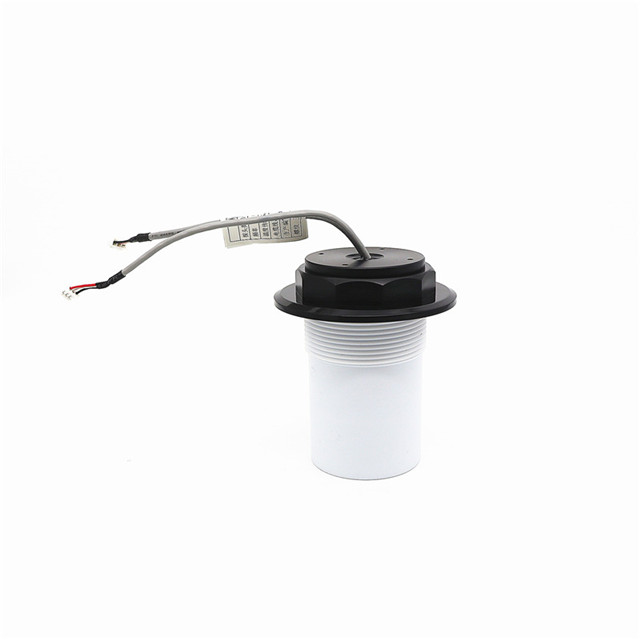

50 kHz anti -ätzender Ultraschallwandler für Ultraschallstufe


1F928C10B8303162534BD0FDA79892BE


Technische Parameter:


Artikel

Technische Parameter


Name

49 kHz  anti-ätzender Wandler

 50 kHz anti -ätzender Ultraschallwandler für Ultraschallstufe

Modell

PHA-49-08FB

Frequenz

49 kHz ±5%

Erkennungsabstand

0.48m

Minimale parallele Lmpedanz

290Ω ± 20

Kapazität

1500PF ± 20@1kHz

Empfindlichkeit

Belastung  dRebendspannung750VPPDistanz:0.6mEchoamplitude:250MV

Betriebs  Stromspannung

Gipfel  Stromspannung1500VPP

Betriebs  Temperatur

-40+80 ℃

Druck

≤3Kilos oder0,3 MPa

Winkel

(Strahlbreite) Halbkraftstrahlbreite@-3db: 7 ° ±10%

Spitzer Winkel:16 ° ±10%

Wohnmaterial

Ptfe

Verwendungszweck

Ultraschallstufe, Ultraschall-Anti-Kollision, Ultraschall-Entfernungsmesser

Installation  Abmessungen

FadenM60 × 2  oderG2A

Schutzlevel

IP68

Gewicht

380g ± 5

Verkabelungsanleitungen

Integrierte Grenzfläche (3Pin, 2,54 mm Klemme): Rot positiv, weiß negativ, schwarzer Schilddraht; Grenzfläche (3Pin, 2,0 mm Klemme): Weiß und Schwarz für Temperatursensordraht (MF58);

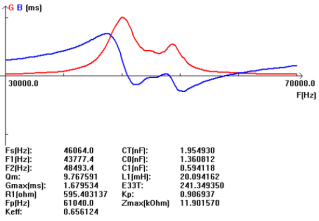

Zulassungskurve

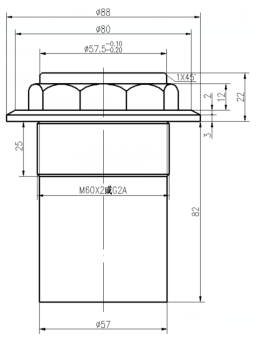

Produktstrukturdiagramm



872%YHEVFD3_CXVYDYI

VDYHBJ2CVBTIJ4JAR7W




Blockendiagramm des Ultraschallabstandswandlers :

0RYJG8D (6_Q9XM%86PDG

Schematisches Diagramm des Temperatursensors  (Modell: MF58_502F3470):

O3`1PA5YR5%Z5'DQ1R
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung


01
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
02
Rot und Schwarz sind Temperatursensorverdrahtung



Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB

Drei-Kern-Verkabelungsanweisungen:

     Rot: Wandler +
         Blau: Temperatursensor +
         Schwarz: öffentlich-

1
 Vier-Kern-Verkabelungsanweisungen:

Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor


2
