PHA-49-08FB-ABB
Piezohannas
PHA-49-08FB-ABB
50 kHz piezoelektrische Ultraschallwandler für Ultraschall-Anti-Kollision
Technische Parameter:

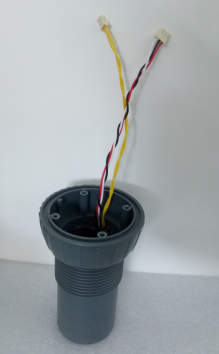

Artikel | Technische Parameter | Bild | |
Name | 50KHz Ultraschallwandler |
| |
Modell | PHA-49-08FB-Abb | ||
Frequenz | 55KHz ±5% | ||
Erkennungsabstand | 0.4～8m | ||
Minimale parallele Lmpedanz | 170Ω ± 20％ | ||
2000PF ± 20％@1kHz | |||
Empfindlichkeit | Keine Lastantriebsspannung：500VPP，Distanz0.3m， Echoamplitude:500MV | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db:8.6° ±10%， Spitzer Winkel:20.2° ±10% | |||
Wohnmaterial | PC+10%GF | ||
M56X3 | |||
Schutzlevel | IP68 | ||
Gewicht | 360g ± 5％（134 mm ± 10 mm） | ||
Verkabelungsanleitungen | Wurth -Terminals: Grenzfläche (3Pin): Rot positiv, weiß negativ, schwarzer Schilddraht; Schnittstelle (2Pin): Gelbe Linie (103jg1f); | ||

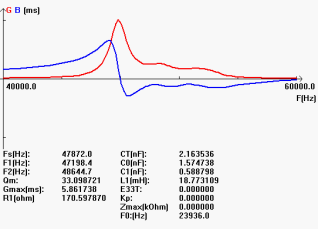

Zulassungskurve | Produktstrukturdiagramm | ||
| |||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
