Piezohannas
PHA-49-08FC-FB
50 kHz piezoelektrische Ultraschallwandler für Ultraschall-Anti-Kollision
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 49 kHz antikorrosive und explosionssichere Wandler |
| |
Modell | PHA-49-08FC-FB | ||
Frequenz | 49 kHz ± 5% | ||
Erkennungsabstand | 0.4～8m | ||
Minimale parallele Lmpedanz | 200Ω ± 20％ | ||
4100PF ± 20％@1kHz | |||
Empfindlichkeit | Lastantriebsspannung:750 VPP，Entfernung: 0,6 m、Echoamplitude:380mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3 dB: 5 ° ± 10%， Scharfen Winkel: 13 ° ± 10% | |||
Wohnmaterial | Ptfe | ||
Verwendungszweck | Ultraschallstufe, Ultraschall-Anti-Kollision, Ultraschall-Entfernungsmesser | ||

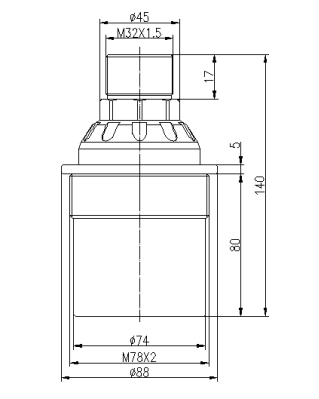

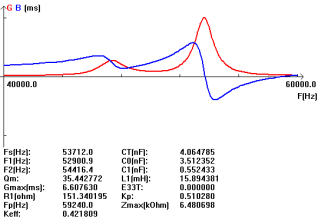

Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 700 g ± 5％ | ||
Verkabelungsanleitungen | Integrierte Grenzfläche (3Pin, 2,54 mm Klemme): Rot positiv, weiß negativ, schwarzer Schilddraht; Grenzfläche (3Pin, 2,0 mm Klemme): Weiß und Schwarz für Temperatursensordraht (MF58); | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Was geht in die Herstellung eines Wandlers ein?
Die Hauptkomponente eines Tiefenwandlers ist das piezoceramische Element. Es ist der Teil, der elektrische Impulse in Schallwellen umwandelt, und wann der Echoes kehren zurück, das Piezoceramic -Element wandelt die Schallwellen wieder in elektrische Energie um. Piezoceramic -Elemente sind am häufigsten in einer Festplattenform, aber sie können auch in Form eines Balkens oder eines Rings in Form sein. Ein Wandler kann ein Element oder eine Reihe von Elementen enthalten, die mit einem Array bezeichnet werden. EIN Der Wandler besteht aus sechs separaten Komponenten:
Das Ultraschall -Anti -Kollisions -Gerätesystem arbeitet nach dem Prinzip von Ultraschallwellen. Der Soundemitter und der Sounddetektor sind auf die gleiche Klangfrequenz von 40 kHz abgestimmt. Wenn der Sender einen Ultraschallschall sendet, wird er von den Wänden des Kranes wieder reflektiert, und der Empfänger erkennt ihn und aktiviert ein Alarmsignal und stoppt oder reduziert die Geschwindigkeit des Kranes.
Die Zeit, die nach dem Burst gesendet und empfangen wird, und mit der Geschwindigkeit der Schallentfernung berechnet wird. Es gibt eine Anzeige, die Entfernung in Metern anzeigt. Wenn sich das Hindernis im Bereich befindet, kann durch Drehen des Knopfes der Relaisbereich eingestellt werden und ein anderes Relais kann durch direktes Drücken des Schalters eingestellt werden.
Wenn also zwei Krane außerhalb des Bereichs sind, werden sie mit normaler Geschwindigkeit betrieben. Der Erfassungsabstand ist von 0,01 m bis 5 m einstellbar. Das Gerät ist für Krananwendungen ausgelegt und ist für 24x7 -Stunden geeignet. Dieses Produkt erfordert kein Laserpunktgerät.
