PHA-49-08E-FB
Piezohannas
PHA-49-08E-FB
50 kHz piezoelektrische Ultraschallwandler für Ultraschall-Anti-Kollision
Technische Parameter:

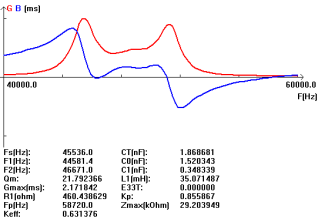

Artikel | Technische Parameter | Bild | |
Name | 49 kHz ExplosionnachweisenTyp Ultraschallwandler |
| |
Modell | PHA-49-08E-Fb | ||
Frequenz | 49 kHz ±5% | ||
Erkennungsabstand | 0.4～8m | ||
Minimale parallele Lmpedanz | 400 Ω ± 20％ | ||
2000PF ± 20％@1kHz | |||
Empfindlichkeit | Belastung dRebendspannung：850VPP，Distanz:0.6m、Echoamplitude:500mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db: 8 ° ±10%， Spitzer Winkel:18 ° ±10% | |||
Wohnmaterial | Abs | ||
Verwendungszweck | Ultraschallstufe, Ultraschall-Anti-Kollision, Ultraschall-Entfernungsmesser | ||
Unten mit Faden：M60 × 2 oderG2A | |||
Schutzlevel | IP68 | ||
Gewicht | 410g ± 5％ | ||
Verkabelungsanleitungen | Integrierte Grenzfläche (3Pin, 2,54 mm Klemme): Rot positiv, weiß negativ, schwarzer Schilddraht; Grenzfläche (3Pin, 2,0 mm Klemme): Weiß und Schwarz für Temperatursensordraht (MF58); | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
