PHA-200-01KB
Piezohannas
PHA-200-01KB

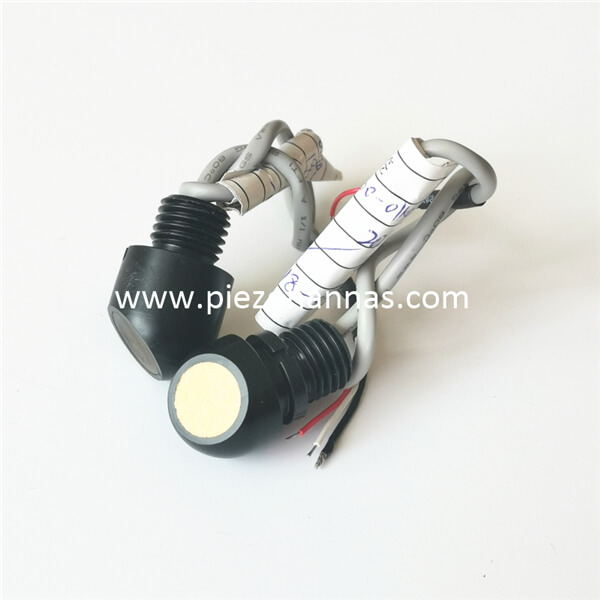

200 kHz piezoelektrische Ultraschallwandler für Ultraschallwindsensor
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01KB | ||
Frequenz | 200 kHz ±5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 2300 Ω ± 20％ | ||
370PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：800VPP，Distanz:0,3 m， Echoamplitude:25mv | ||
Gipfel Stromspannung＜1000VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 10 ° ±10%， Scharfen Winkel: 23 ° ±10% | ||
Gehäuse Material | Pom | ||
Verwendungszweck | UltraschallAnemorumbometer,Ultraschallwindsensor | ||
Faden：M12*1,5 | |||
Schutzlevel | IP68 | ||
Gewicht | 10g ± 5％ （（Länge：10 cm） | ||
Verkabelungsanleitungen | integratED -Typ：Rot+，Weiß-，Schwarz: Schützer Draht(Temperatursensor es ist optional) | ||

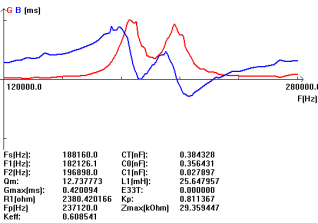

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor

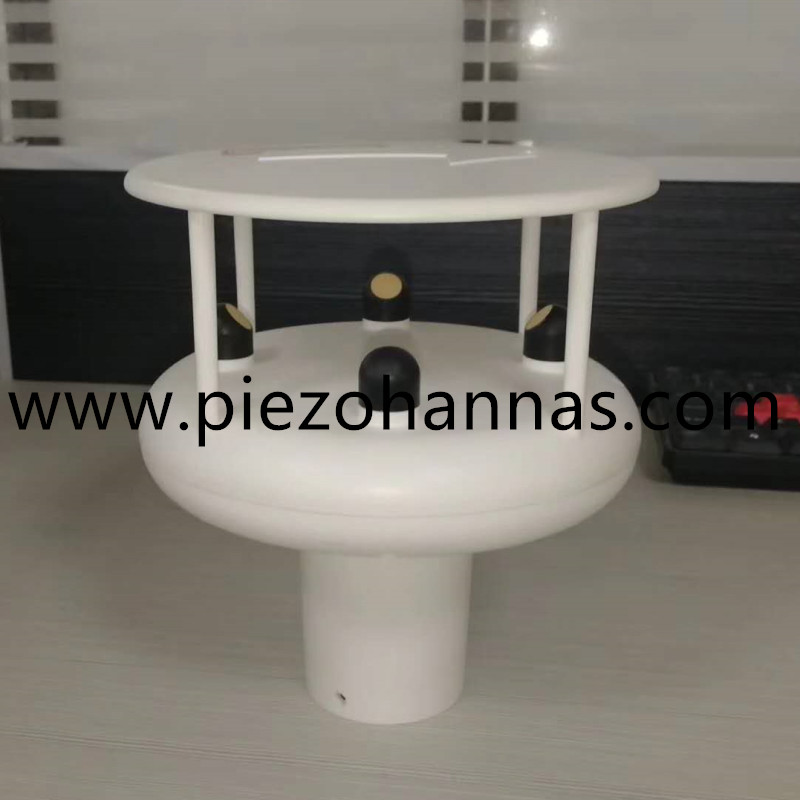

Anwendungsbild:
