PHA-49-08FC
Piezohannas
PHA-49-08FC

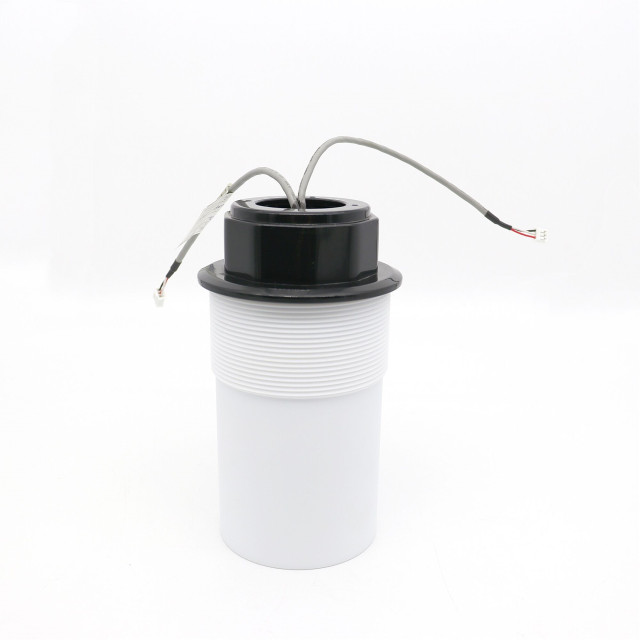

Hohe Genauigkeits -Ultraschall -Abstandswandler für Ultraschallspiegelsensoren
Artikel | Technische Parameter | Bild | |
Name | antikorrosiv Wandler c Typ（integrierter Typ） |
| |
Modell | PHA-49-08FC | ||
Frequenz | 49 kHz ± 5% | ||
Erkennungsabstand | 0.4～8m | ||
Minimum Parallele Lmpedanz | 160 Ω ± 20％ | ||
Kapazität | 2000PF ± 20％@1kHz | ||
Empfindlichkeit | Fahrspannung：840VPP，Distanz: 0,6 m， Echoamplitude：500mv | ||
Betriebs Stromspannung | Gipfel Spannung ＜ 1500 VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | ≤ 3 kilos oder 0,3 MPa | ||
Winkel | (Beamwidth) Halbleistungstrahlbreite bei -3 dB: 5 ° ± 2 ， Scharfen Winkel: 13 ° ± 4 | ||
Gehäuse Material | Ptfe | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Installation Abmessungen | Unten mit Faden: M78 × 2 | ||
Schutzlevel | IP68 | ||
Gewicht | 680g ± 5％ | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker（3Pin, 2,54 mm Terminal） ：Rot+， weiß- ， schwarz: abgeschirmtes Draht ； Verbinder（3pIn 2,0 mm Terminal）： Weiß, Schwarz: Temperatursensor （MF58）； | ||

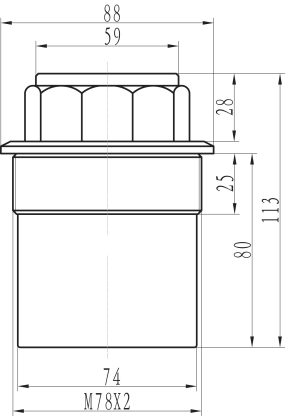

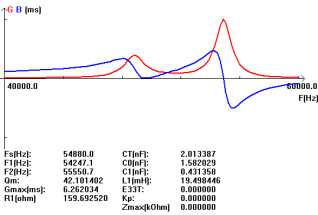

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Aplikation von Ultraschallspiegelsensoren:
Ultraschall- / Pegelsensoren messen die Entfernung unter Verwendung von Ultraschallwellen. Der Sensorkopf emittiert eine Ultraschallwelle und empfängt die Welle, die vom Ziel reflektiert wird. Ultraschall- / Pegelsensoren messen den Abstand zum Ziel, indem die Zeit zwischen Emission und Empfang misst.

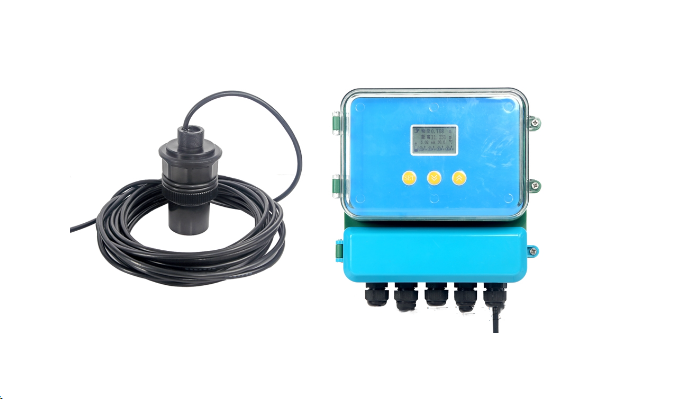

Aplikationsbild:
