PHW-50/200-F
Piezohannas
PHW-50/200-F
Doppelfrequenzunterwasser -Sendungswandler für Ultraschallflussmeter
1. Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz-50kHz uWater -Ranging -Wandler |
| |
Modell | PHW-50/200-F | ||
Frequenz | 200 kHz ±5%/50 kHz ±5% | ||
Erkennungsabstand | 200 kHz 0,6～120 m 50 kHz 3～500 m | ||
Minimum Parallele Lmpedanz | 1800 Ω ± 20％ | ||
1160PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 500 VPP 、 Abstand: 0,6 m 、 Echoamplitude: 5.12 V （200 kHz） | ||
Gipfel Stromspannung＜ 1500VPP | |||
-40～+80 ℃ | |||
≤3kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 6,7 ° ± 1 ， Scharfen Winkel: 15,6 ° ± 2 （200 kHz） (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 26 ° ± 2 ， Scharfen Winkel: 65 ° ± 4 （50 kHz） | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Ultraschallflussmeter ， U -U -U -U -U -Boot -Reichweite Finder | ||
Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 130 g ± 5％ （Länge: 2m） | ||
Verkabelungsanleitungen | Rot+， weiß- ， schwarz: abgeschirmtes Draht ； (ohne Temperatursensor standardmäßig） | ||

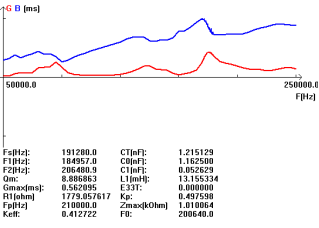

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms
Doppelfrequenzunterwasser -Sendungswandler für Ultraschallflussmeter
1. Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz-50kHz uWater -Ranging -Wandler |
| |
Modell | PHW-50/200-F | ||
Frequenz | 200 kHz ±5%/50 kHz ±5% | ||
Erkennungsabstand | 200 kHz 0,6～120 m 50 kHz 3～500 m | ||
Minimum Parallele Lmpedanz | 1800 Ω ± 20％ | ||
1160PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 500 VPP 、 Abstand: 0,6 m 、 Echoamplitude: 5.12 V （200 kHz） | ||
Gipfel Stromspannung＜ 1500VPP | |||
-40～+80 ℃ | |||
≤3kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 6,7 ° ± 1 ， Scharfen Winkel: 15,6 ° ± 2 （200 kHz） (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 26 ° ± 2 ， Scharfen Winkel: 65 ° ± 4 （50 kHz） | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Ultraschallflussmeter ， U -U -U -U -U -Boot -Reichweite Finder | ||
Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 130 g ± 5％ （Länge: 2m） | ||
Verkabelungsanleitungen | Rot+， weiß- ， schwarz: abgeschirmtes Draht ； (ohne Temperatursensor standardmäßig） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms
