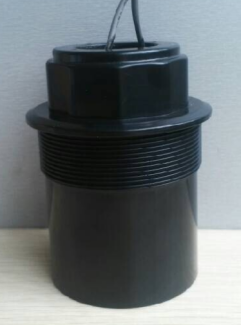

64-kHz-Ultraschallwandler 5M Abstandsmessung für die Anti-Kollision-Nachweis

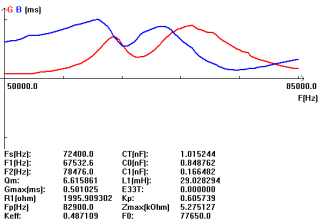

Technische Parameter:

Blockendiagramm des Ultraschallabstandswandlers :

Schematisches Diagramm des Temperatursensors  (Modell: MF58_502F3470):


Kabelbefehl integrierter Typ:

1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung


2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)

Rot und Schwarz sind Temperatursensorverdrahtung

Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB

Drei-Kern-Verkabelungsanweisungen:

     Rot: Wandler +
         Blau: Temperatursensor +
         Schwarz: öffentlich-

 Vier-Kern-Verkabelungsanweisungen:

Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor

Was geht in die Herstellung eines Wandlers ein?

Die Hauptkomponente eines Tiefenwandlers ist das piezoceramische Element. Es ist der Teil, der elektrische Impulse in Schallwellen umwandelt, und wann der Echoes kehren zurück, das Piezoceramic -Element wandelt die Schallwellen wieder in elektrische Energie um. Piezoceramic -Elemente sind am häufigsten in einer Festplattenform, aber sie können auch in Form eines Balkens oder eines Rings in Form sein. Ein Wandler kann ein Element oder eine Reihe von Elementen enthalten, die mit einem Array bezeichnet werden. EIN Der Wandler besteht aus sechs separaten Komponenten:

Ultraschall-Antikollisionsanwendung:

Ultraschall-Anti-Kollisions-Sensoren Messen Sie die Echos, die aus dem Radio oder den Schallwellen kommen, um die Attribute dieses bestimmten Subjekts zu berechnen. Diese Sensoren führen die Aktion des Sendens und Empfangs von Wellen aus, um die unterschiedlichen Abstandsbereiche der Materialien zu erkennen. Ultraschall-Anti-Kollisions-Sensoren werden für verschiedene Anwendungen wie medizinische Lebensmittel und Getränke und industrielle Anwendungen verwendet. Das kontinuierliche Wachstum dieser Branchen hat eine direkte Korrelation mit dem Wachstum des Ultraschallsensormarktes. Die Anwendung dieser Sensoren nimmt ebenfalls zu, insbesondere im Gesundheitswesen, während die Echtzeitvisualisierung erforderlich ist. Dazu gehören auch die Gewebebiopsie -Probenahme und Therapeutika bei der Verfolgung der gezielten Organe. Die Nachfrage der Ultraschall-Anti-Kollisions-Sensoren dürfte durch den technologischen Fortschritt und das organische Wachstum des Zielmarktes getrieben werden. Der Ultraschall-Anti-Kollisions-Sensormarkt wurde auf der Grundlage von Typ, Anwendungen und Geographie segmentiert. Basierend auf dem Typ wurde der Markt in fünf Typen unterteilt. Sie sind wie Ultraschall -Proximitätssensor, Ultraschall -Retro -Reflexionssensoren, Ultraschall -2 -Punkte -Näherungsschalter, Ultraschall durch Strahlsensoren und andere. Verschiedene Arten von Anwendungen des Ultraschall-Anti-Kollisions-Sensors umfassen die Messung des Flüssigkeitsspiegels, die Objekterkennung, die Messung von Entfernungen, Palettenerkennung, Anti-Kollisions-Nachweis und andere. Die zunehmende Nachfrage nach der industriellen Automatisierung und zunehmender Fokus auf die Verbesserung der Produktionseffizienz dürfte den Markt für Ultraschall-Anti-Kollisions-Sensor vorantreiben. Daher wird erwartet 2025. Darüber hinaus sammelt Ultraschallsensoren die Positionsinformationen des Carands das kontinuierlich wachsende Konzept des tragbar Geräte fungieren auch als Katalysator für das Wachstum des Ultraschall-Anti-Kollisions-Sensormarktes. Dies wiederum wird auch darauf geplant, den Markt der Ultraschall-Anti-Kollisions-Sensoren während des prognostizierten Zeitraums positiv zu beeinflussen.
