PHW-5M-01B
Piezohannas
PHW-5M-01B
5 MHz Unterwasser -Ultraschallwandler für akustische Doppler -Velokimeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 5MHz Unterwasser -Ultraschall Wandler |
| |
Modell | PHW-5M-01b | ||
Frequenz | 5 MHz ±5% | ||
Erkennungsabstand | 0.01～1m | ||
Minimum Parallele Lmpedanz | Ω ± 20％ | ||
PF ± 20％@1kHz | |||
Empfindlichkeit | |||
Gipfel Stromspannung＜ 60VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 1,5 ° ± 0,2 ， Scharfen Winkel: 3,4 ° ± 0,5 | ||
Gehäuse Material | Verbundwerkstoff | ||
Verwendungszweck | Akustischer Doppler -Velokimeter（Adv），U -Boot -Reichweite Finder | ||

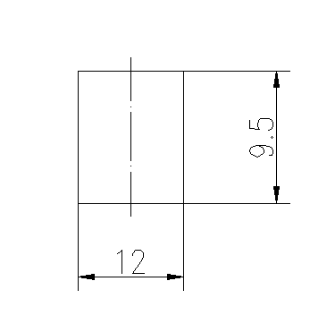

Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 17g ± 5％（Länge: 2m） | ||
Verkabelungsanleitungen | Rot+， weiß- ， schwarz: abgeschirmtes Draht ； (ohne Temperatursensor standardmäßig） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
| |||
Schematisches Temperatursensorschema -Diagramm des Schaltplattens zum Testschema
Akustische Doppler -Velokimetrieanwendung:
Die akustische Doppler-Velocimetrie (ADV) ist so ausgelegt, dass die sofortige Geschwindigkeitskomponenten bei einem einzelnen Punkt mit relativ hoher Frequenz aufzeichnet. Messungen werden durchgeführt, indem die Geschwindigkeit von Partikeln in einem Fernabtastvolumen basierend auf dem Doppler -Verschiebungseffekt gemessen wird.
5 MHz Unterwasser -Ultraschallwandler für akustische Doppler -Velokimeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 5MHz Unterwasser -Ultraschall Wandler |
| |
Modell | PHW-5M-01b | ||
Frequenz | 5 MHz ±5% | ||
Erkennungsabstand | 0.01～1m | ||
Minimum Parallele Lmpedanz | Ω ± 20％ | ||
PF ± 20％@1kHz | |||
Empfindlichkeit | |||
Gipfel Stromspannung＜ 60VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 1,5 ° ± 0,2 ， Scharfen Winkel: 3,4 ° ± 0,5 | ||
Gehäuse Material | Verbundwerkstoff | ||
Verwendungszweck | Akustischer Doppler -Velokimeter（Adv），U -Boot -Reichweite Finder | ||
Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 17g ± 5％（Länge: 2m） | ||
Verkabelungsanleitungen | Rot+， weiß- ， schwarz: abgeschirmtes Draht ； (ohne Temperatursensor standardmäßig） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
| |||
Schematisches Temperatursensorschema -Diagramm des Schaltplattens zum Testschema
Akustische Doppler -Velokimetrieanwendung:
Die akustische Doppler-Velocimetrie (ADV) ist so ausgelegt, dass die sofortige Geschwindigkeitskomponenten bei einem einzelnen Punkt mit relativ hoher Frequenz aufzeichnet. Messungen werden durchgeführt, indem die Geschwindigkeit von Partikeln in einem Fernabtastvolumen basierend auf dem Doppler -Verschiebungseffekt gemessen wird.
