PHA-40-12E-F
Piezohannas
PHA-40-12E-F

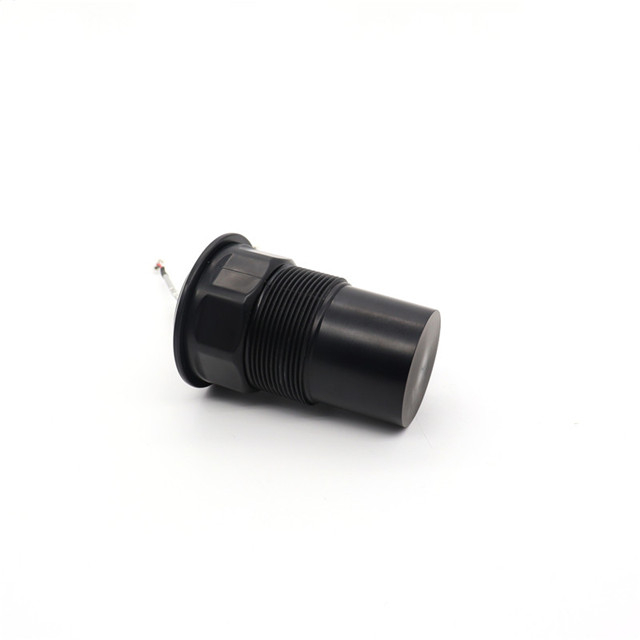

40 kHz Ultraschallpegelwandler für Ultraschallspiegelsensoren
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 40 kHzWandlerE Typ（getrennter Typ） |
| |
Modell | PHA-40-12E-F | ||
Frequenz | 40 kHz ±5% | ||
Erkennungsabstand | 0.5～12 m | ||
Minimum Parallele Lmpedanz | 400 Ω ± 20％ | ||
5000PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：700VPP，Distanz:0,6 m， Echoamplitude：430mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilosoder0,3 MPa | |||
| (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 10 ° ± 2 ， Scharfen Winkel: 23 ° ± 3 | ||
Gehäuse Material | Abs | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Er hebt Faden:M32 × 1,5， Unten mit Faden ：M60 × 2 oderG2A | |||
Schutzlevel | IP68 | ||
Gewicht | 930 g ± 5％（Länge：10M） | ||
Verkabelungsanleitungen | getrennter Typ （Vier-Draht） ： Rot:Wandler+、 Weiß: Wandler-、 blau ， Schwarz: Temperatursensor （MF58） ； getrennter Typ（Drei-Draht） ：Rot:Wandler+、Blau: Temperatursensor+、Schwarz：Gemeinsame Linie－ ； ；
| ||

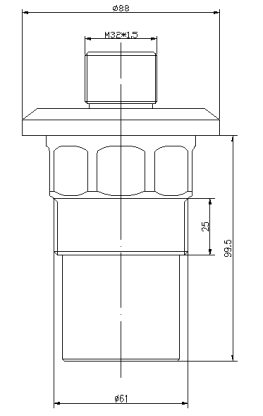

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||

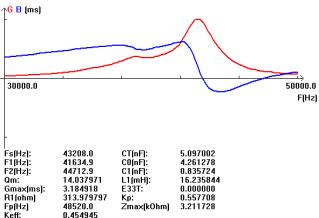

Prüfschemata von Wandler:
Ultraschallpegelsensoranwendung
Ultraschall- / Pegelsensoren messen die Entfernung unter Verwendung von Ultraschallwellen. Der Sensorkopf emittiert eine Ultraschallwelle und empfängt die Welle, die vom Ziel reflektiert wird. Ultraschall- / Pegelsensoren messen den Abstand zum Ziel, indem die Zeit zwischen Emission und Empfang misst.

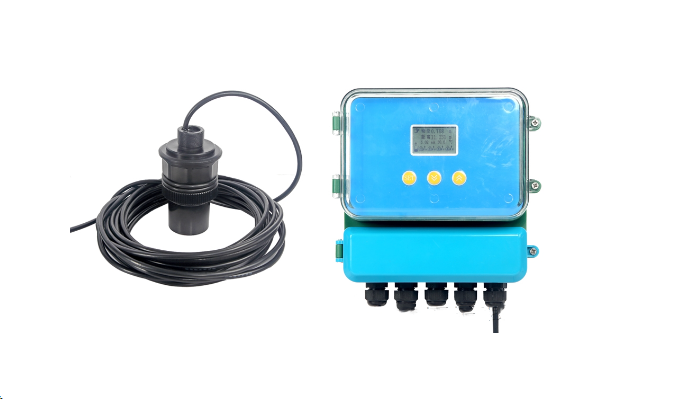

ApplicaTionbild:
