PHA-40-12E
Piezohannas
PHA-40-12E
40 kHz Ultraschall -Abstandswandler für die Messung von Ultraschallebene
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 40 kHz Wandler e Typ（integrierter Typ） |
| |
Modell | PHA-40-12E | ||
Frequenz | 40 kHz ± 5% | ||
Erkennungsabstand | 0.5～12 m | ||
Minimum Parallele Lmpedanz | 340 Ω ± 20％ | ||
3500PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：700VPP，Distanz: 0,6 m， Echoamplitude：500mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 10 ° ± 2 ， Scharfen Winkel: 23 ° ± 4 | ||
Gehäuse Material | Abs | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Unten mit Faden: M60 × 2o oder G2A | |||
Schutzlevel | IP68 | ||
Gewicht | 440g ± 5％ | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker（3Pin, 2,54 mm Terminal） ：Rot+， weiß- ， schwarz: abgeschirmtes Draht ； Verbinder（3pIn 2,0 mm Terminal）： Weiß, Schwarz: Temperatursensor （MF58）； | ||

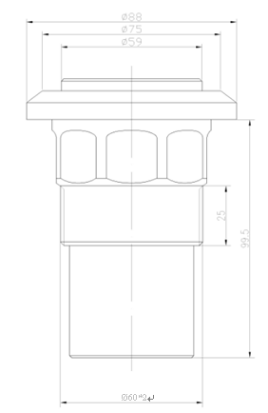

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||

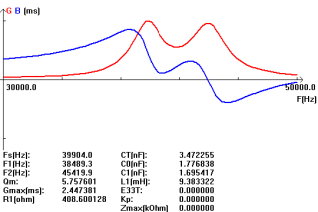

Prüfschemata von Wandler:
Messanwendung von Ultraschallebene
Messung des kontinuierlichen Niveaus in Flüssigkeiten und Feststoffen mit Ultraschallspiegelsensoren
Die Messung der Ultraschallebene mit Pro-Sensoren bietet eine kontinuierliche, nicht kontakte und wartungsfreie Messung von Flüssigkeiten, Pasten, Schlitten und pudrigen bis groben Schüttgütern. Die Messung wird durch Dielektrizitätskonstante, Dichte oder Luftfeuchtigkeit und durch Aufbau aufgrund der selbstverschlusslichen Wirkung der Sensoren nicht beeinflusst. Schauen Sie sich die breite Palette an Prosonic -Geräten für die Messung von Ultraschallebene an und klicken Sie auf die Schaltfläche unten.
ApplicaTionbild:
40 kHz Ultraschall -Abstandswandler für die Messung von Ultraschallebene
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 40 kHz Wandler e Typ（integrierter Typ） |
| |
Modell | PHA-40-12E | ||
Frequenz | 40 kHz ± 5% | ||
Erkennungsabstand | 0.5～12 m | ||
Minimum Parallele Lmpedanz | 340 Ω ± 20％ | ||
3500PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：700VPP，Distanz: 0,6 m， Echoamplitude：500mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 10 ° ± 2 ， Scharfen Winkel: 23 ° ± 4 | ||
Gehäuse Material | Abs | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Unten mit Faden: M60 × 2o oder G2A | |||
Schutzlevel | IP68 | ||
Gewicht | 440g ± 5％ | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker（3Pin, 2,54 mm Terminal） ：Rot+， weiß- ， schwarz: abgeschirmtes Draht ； Verbinder（3pIn 2,0 mm Terminal）： Weiß, Schwarz: Temperatursensor （MF58）； | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Prüfschemata von Wandler:
Messanwendung von Ultraschallebene
Messung des kontinuierlichen Niveaus in Flüssigkeiten und Feststoffen mit Ultraschallspiegelsensoren
Die Messung der Ultraschallebene mit Pro-Sensoren bietet eine kontinuierliche, nicht kontakte und wartungsfreie Messung von Flüssigkeiten, Pasten, Schlitten und pudrigen bis groben Schüttgütern. Die Messung wird durch Dielektrizitätskonstante, Dichte oder Luftfeuchtigkeit und durch Aufbau aufgrund der selbstverschlusslichen Wirkung der Sensoren nicht beeinflusst. Schauen Sie sich die breite Palette an Prosonic -Geräten für die Messung von Ultraschallebene an und klicken Sie auf die Schaltfläche unten.
ApplicaTionbild:
