UM10000-SR80-D1-VC
Piezohannas
UM10000- SR80-D1-VC
40 kHz Langstrecken -Ultraschallsensor für 10 m Abstandmessung
Anwendungen:
Oberflächen -Mount, Bereich von bis zu 10 m ermöglicht eine zuverlässige Erkennung von Langstrecken.
Geeignet für Entfernung, Flüssigkeitsniveau, Niveaumessung, Wahrnehmung, Anti-Kollisionsfeld-hoher Schutzniveau kann im Freien verwendet werden.
Parameter:
Ultraschallsensor | Technische Daten |
Allgemeine Spezifikation | |
Erfassungsabstand | 400… 10000 mm |
Einstellungsgrad | 400… 10000 mm |
Unbrauchbarer Bereich | 0… 400 mm |
Standardzielplatte | 100 mm × 100 mm |
Wandlerfrequenz um | 40 kHz |
Antwortverzögerung um | 125 ms |
Indikatoren/Betriebsmittel | |
LED gelb | fest: Keine LED |
Rot geführt | Blinken: |
Elektronische Spezifikationen | |
Betriebsspannung uB | 10… 30VDC RIPPLE10%SS 13… 30VDC (Analogausgang 0-10 V) |
No-Load-Versorgungsstrom | ≤ 30 mA |
Ausgabe | |
Ausgabetyp | 1 Digitale Ausgabe RS485 |
Auflösung | |
Abweichung des Merkmals | ± 1% des Vollwertwerts |
Genauigkeit wiederholen | ± 0,1% des vollständigen Wertes |
Lastimpedanz | > 1k Ohm |
Maximaler Schaltstrom | 200 ma |
Temperatureinfluss | ± 1,5% des vollständigen Wertes |
Umgebungsbedingungen | |
Umgebungstemperatur | -25… 70 ℃ |
Lagertemperatur | -40… 85 ℃ |
Mechanische Spezifikationen | |
Schutznote | IP67 |

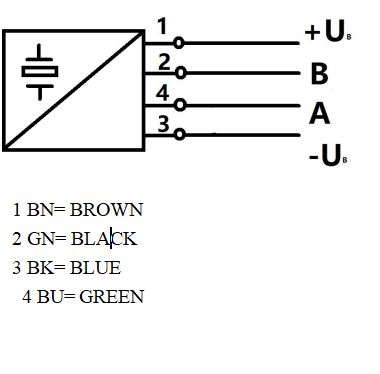

Verbindung | PVC-Kabel, 4-Kabel |
Material | |
Gehäuse | PBT oder FRP |
Wandler | Epoxidharz/Hohlglaskugel |
Gewicht | 600 g |
Einhaltung von Standards und Richtlinien | |
Standardkonformität | EN 60947-5-2: 2007 |

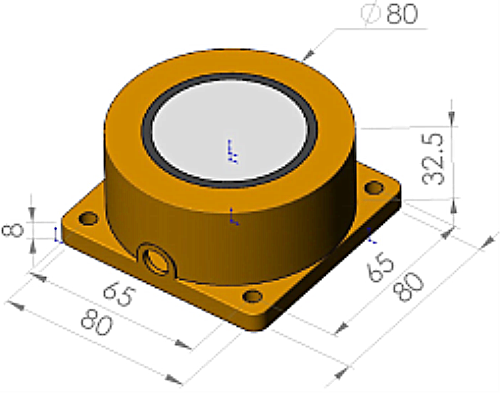

Abmessungen:
