Berechnungsformel des Ultraschall -Wandlers K -Wert

Die Formel zur Berechnung des k -Werts des geneigten Ultraschallwandlers lautet wie folgt:
Der K -Wert der geneigtenUltraschall -Wandlersensorbezieht sich auf den Tangentenwert des Brechungswinkels. Die mathematische Berechnungsformel des K -Werts der geneigten Sonde lautet:
K = tanβ = l (horizontaler Positionswert defekt)/h (Defekt -Tiefenwert)
Der K -Wert der geneigtenWärmemesser -WandlerBezieht sich tatsächlich auf das Verhältnis der horizontalen Position des Defekts auf die Tiefe des Defekts.

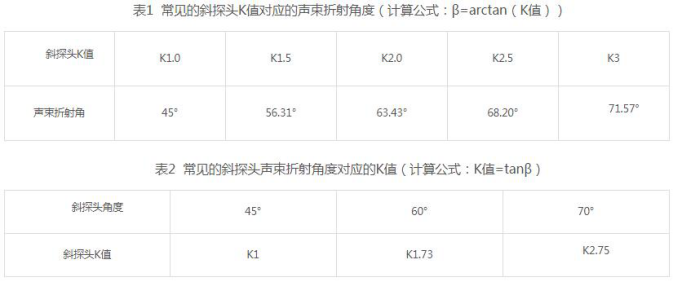

Der Winkel entspricht dem k -Wert eines gemeinsamen schrägen Wandlers.

So wählen Sie K -Wert des Ultraschallschirmeschreibers K.

Der K -Wert der geneigten Sonde sollte gemäß Material, Defekttyp, Inspektionsprozess und anderen Faktoren des zu prüfenden Werkstücks ausgewählt werden. Die folgenden Punkte sind die Erfahrung der Auswahl des K -Werts.

(1) Wählen Sie einen großen k -Wert für dünne Wand, (2) Wählen Sie einen kleinen k -Wert für dicke Wand, (3) Wählen Sie den kleinen k -Wert für mehrere Wellen, (4) vertikaler Defekt des akustischen Strahls, (5) Wählen Sie den kleinen k -Wert für den kleinen k -Wert für Grobkristallmaterial, (6) für Materialien mit großem Dämpfungskoeffizienten wählen Sie einen kleinen k -Wert.

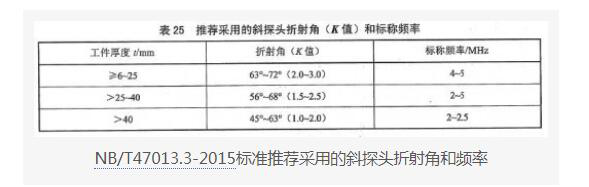

Bei den tatsächlichen Tests beim Formulieren des Testprozesses (Betriebshandbuch) des besten K -Werts der geneigtenUltraschallwandler aus Edelstahlsollte in strikter Übereinstimmung mit den Anforderungen der entsprechenden Teststandards (wie in der folgenden Tabelle gezeigt) und der tatsächlichen Testsituation ausgewählt werden.
