300-kHz-Ultraschallwandler-Abstandsmessung für Füllstandssensoren

300 kHz | 21 ° | 0,15 ～ 3m | Wird für Ultraschallabstandssensor, Ultraschall-Flüssigkeitsspiegel-Sensor, Ultraschallbereichsfinder, Ultraschallsensor für nicht kontakte Erkennungsobjekte usw. verwendet.

Wir können die Anpassungsanpassung basierend auf Ihrem Wohnmaterial, Abmessungen und Verkabelungsanweisung akzeptieren ....

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
PhD-300-050A
Produktmarke:
Piezohannas
Produktcode:
PHD-300-050A

Produktbeschreibung

300 -kHz -Ultraschallwandler -Entfernungsmessung für Pegelsensor

Technische Parameter:

Artikel	Technische Parameter		Bild
Name	300KHzUltraschallwandler
Modell	PhD-300-050a
FRequency	300 kHz ±5%
Erkennungsabstand	0.10～0,5 m
Minimum Parallele Lmpedanz	1500 Ω ± 20％
Kapazität	350PF ± 20％@1kHz
Empfindlichkeit	Fahrspannung：750 VPP， Distanz：0,3 m， Echoamplitude：3MV
Betriebs Stromspannung	Gipfel Stromspannung＜1000 VPP
Betriebs Temperatur	-40～+80 ℃
Druck	≤3Kilos oder0.3MPA
Winkel	(Strahlbreite) Halbkraftstrahlbreite @-3db:7° ± 2， Spitzer Winkel:16° ± 4
Gehäuse Material	Unter dem Umwelt von schwach Säure und Schwache Basis （Pom）
Verwendungszweck	Ultraschall eben Messgerät, Überwachung,Crashdosiger, Sicherheit
Installation Abmessungen	10 mm
Schutzlevel	IP68
Gewicht	5g ± 5％（（Länge：20 cm）
Verkabelungsanleitungen	Integriert Schnittstelle：Rot:Wandler+，Gelb:Wandler-,, Schwarz: Schützer Draht，（（Temperatursensor ist optional）

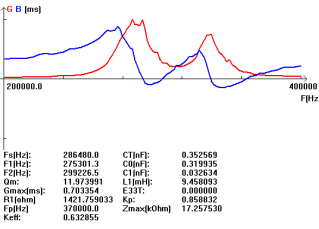

Zulassungskurve		PRODUCTSTRÄREDiagram

Blockdiagramm des Ultraschallwandlers :

Schematisches Diagramm des Temperatursensors:

Integriert Geben Sie die Kabelanweisung ein:

1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)

Rot: Wandler +

Weiß: Wandler -

Schwarz: Abschirmung

_SE3ZWY9UEOQPOKBEH (e

Interne Struktur des Ultraschallwandlers:

Ultraschallpegel -Wandlersensor Ultraschall -Wandlerabstandmessung 300 kHz Ultraschallpegelwandler 300 -kHz -Ultraschall -Abstandswandler Ultraschallspiegel -Sensorwandler Ultraschallwandler für Pegelsensor Ultraschallsensor für Pegelsensor Ultraschallabstandsmessumwandler 300 kHz Wandler für die Entfernungsmessung
