PHA-40-12PB-F
Piezohannas
PHA-40-12PB-F

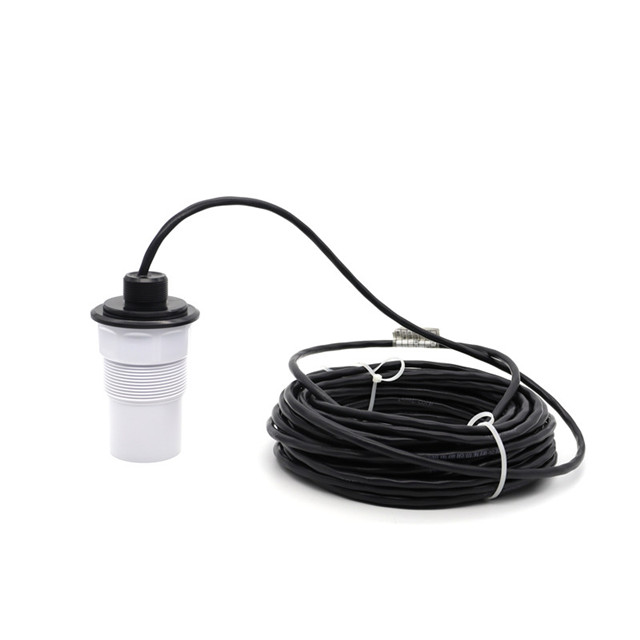

40 kHz Antikorrosionsentfernungswandler für Liquidometer
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 40 kHz-korrosiv WandlerPb Typ （TAPT TYPe） |
| |
Modell | PHA-40-12PB-F | ||
Frequenz | 40 kHz ± 5% | ||
Erkennungsabstand | 0,5 ～ 12 m | ||
Minimum Parallele Lmpedanz | 390 Ω ± 20 ％ | ||
5200PF ± 20 ％ @1kHz | |||
Empfindlichkeit | Fahrspannung：700 VPP ， Abstand: 0,6 m ， Echoamplitude: 450mV | ||
Gipfel Stromspannung＜1500VPP | |||
-40 ～+80 ℃ | |||
≤3Kilos or 0,3 MPa | |||
| (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 10 ° ± 2 ， Spitzer Winkel:23 ° ± 4 | ||
Gehäuse Material | Pom 、 pvdf Physische Siegel | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Hubfaden:M32 × 1,5， Unten mit Thread:M60 × 2 oderG2A | |||
Schutzlevel | IP68 | ||
Gewicht | 950 g ± 5％ （（Länge：10M） | ||
Verkabelungsanleitungen | getrennter Typ（Vier Draht） ：Rot:Wandler+、 Weiß: Wandler-、 blau ， Schwarz: Temperatursensor （MF58） ； getrennter Typ （Drei-Draht） ： Rot:Wandler+、 Blau: Temperatursensor+、 Schwarz:Gemeinsame Linie－ ； ； | ||

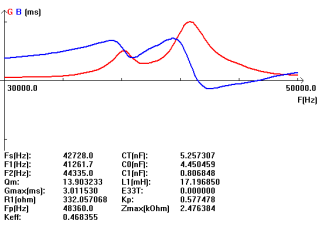

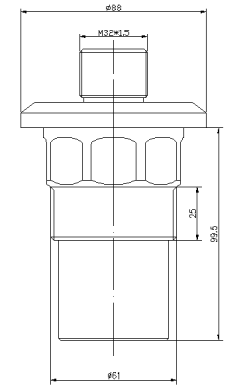

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Prüfschemata von Wandler:
