PHA-200-01KF
Piezohannas
PHA-200-01KF

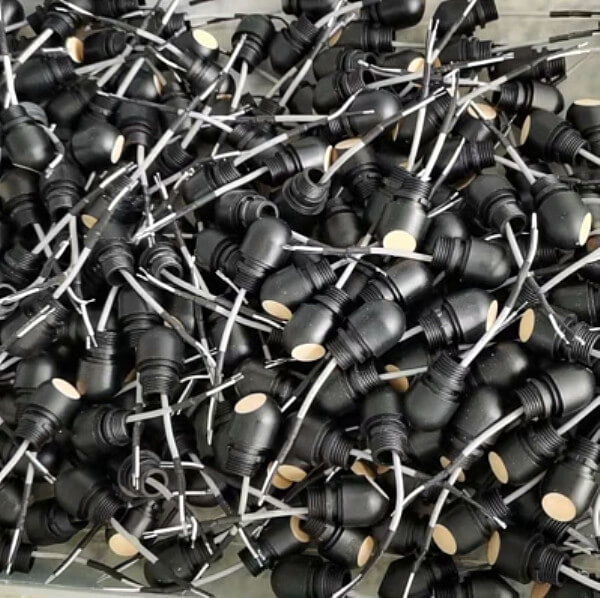

200 kHz Ultraschallwandler Ultraschallwindwandler für Wetterstationen
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01KF | ||
Frequenz | 200 kHz ±5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 455Ω ± 20％ | ||
1410PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：800VPP，Distanz:0,3 m， Echoamplitude:30MV | ||
Gipfel Stromspannung＜1000VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbkraftstrahlbreite@-3db: 10 ° ±10%， Spitzer Winkel:24° ±10% | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Anemorumbometer,Ultraschall-Gasflussmesser | ||
Faden：M12*1,5 | |||
Schutzlevel | IP68 | ||
Gewicht | 10g ± 5％ （（LEngles：25cm） | ||
Verkabelungsanleitungen | integratED -Typ：Verbinder：Rot+，Weiß-，Schwarz: Schützer Draht； | ||

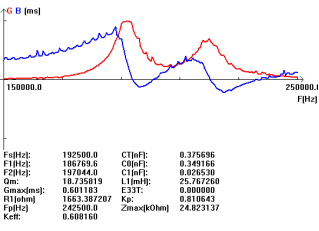

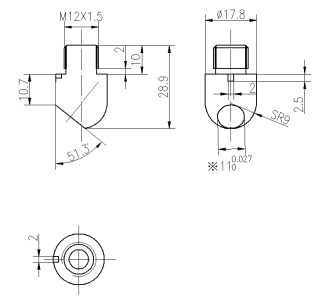

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Ein typisches Ultraschallanemometer besteht aus 2 Paaren von Ultraschallwandlern, die rechte Winkel zueinander montieren, wie in der folgenden Abbildung gezeigt. Jeder Sensor kann Ultraschallimpulse übertragen und empfangen. Der physische Abstand zwischen den entgegengesetzten Gesichtssensoren ist fest und bekannt. Während des Betriebs wird die Zeit, die für einen Ultraschallpuls von Schall benötigt wird, um vom Norden (N) -Werder zum Süden (S) Wandler zu reisen, mit der Zeit verglichen, in der ein Impuls von S zum N -Wandler wandert. Wenn kein Wind wehte, sollten die zwei Mal genau übereinstimmen. Andernfalls sollte die mit dem Wind wandernde Schallwelle früher ankommen als der Geräusch, der dagegen ist. Wenn beispielsweise ein Wind gegen N weht, wäre die N -Reisezeit der S -Reise im Vergleich zu N -Reisezeit. Der Unterschied in der Flugzeit kann die relative Windgeschwindigkeit entlang der NS -Achse ergeben. In ähnlicher Weise werden auch Flugzeiten entlang der Ost-West- und West-Ost-Richtungen verglichen, um die Windgeschwindigkeit entlang der EW-Achse zu berechnen. Die zwei rechteckigen Geschwindigkeitskomponenten des Windes werden dann kombiniert, um den Windvektor mit einer resultierenden Summe und einem Winkel der Windgeschwindigkeit zu berechnen. Die unten gezeigte Sensoranordnung ergibt nur die horizontale Windgeschwindigkeit. Die Messung einer dreidimensionalen Windgeschwindigkeit erfordert auch Sensoranordnungen entlang der vertikalen Richtung.
Anwendungsbild:
