Phal-200-01LC
Piezohannas
PHAL-200-01LC

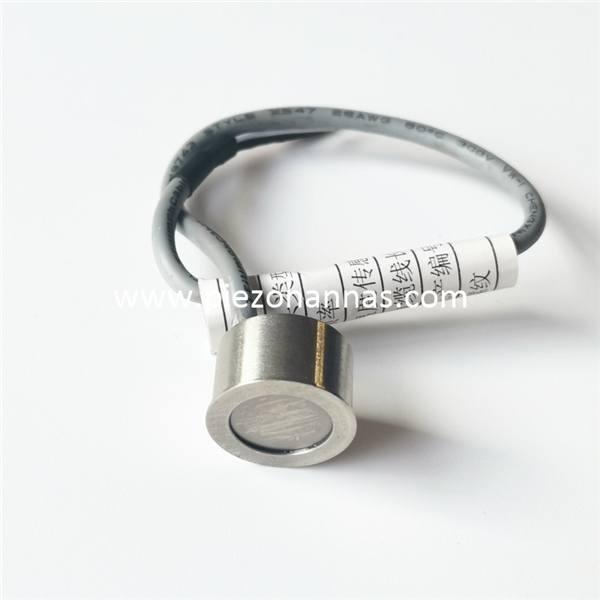

Edelstahl 200 -kHz -Ultraschallwandler für Gasdurchmesser
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | Phal-200-01LC | ||
Frequenz | 200 kHz ± 5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimale parallele Lmpedanz | 1800 Ω ± 20％ | ||
470PF ± 20％@1kHz | |||
Empfindlichkeit | Lastantriebsspannung: 800 VPP ，Distanz: 0,3 m， Echoamplitude: 10mV | ||
Gipfel Stromspannung＜1000VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
(Strahlbreite) Halbleistungstrahlbreite bei -3db:8,7 ° ± 10%， Scharfen Winkel: 20,5 ° ± 10% | |||
Wohnmaterial | 304 | ||
Schutzlevel | IP68 | ||
Gewicht | 9g ± 5％ （（Kabellänge：12 cm） | ||
Verkabelungsanleitungen | Schnittstelle: Rot: Wandler +, Weiß: Wandler -, Schwarz: Abgeschirmtes Draht, (Temperatursensor ist optional) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Bewerbung für Ultraschallgasflussmeter:
Industriell Gasströmungsmesser Für Flüssigkeits- und Wasseranwendungen werden weit verbreitet, es ist seit langem akzeptiert, dass die Klemme der Gasdurchflussmeter -Technologie nicht auf die Messmessung des Massengasstroms angewendet werden konnte, die hauptsächlich auf grundlegende theoretische Messgrenzen zurückzuführen sind. Die übertragene Schallenergie wird von herkömmlichen Ultraschallwandlern empfangen. Fortschritte in der Klemme zur Messung der Gasflussmessung und der Verarbeitung haben jedoch dazu geführt, dass trotz niedrigerer akustischer Impedanzniveaus und höheren Dämpfungsniveaus bei den meisten Gasen eine Klemme des Gasströmungsmessers jetzt die Transitzeiten in Gasen messen kann niedrig. Es ist jetzt möglich zu messen Erdgas, Dampf, Pressluft, Wasserstoff, Pressluft und vieles mehr mit Klemme auf Flussmesser.
Produktionsabteilung :
