PHA-200-01KH
Piezohannas
PHA-200-01KH
200 -kHz -Ultraschallwandler für Ultraschall -Weatherstation -Instrument
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01KH | ||
Frequenz | 200 kHz ±5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 600Ω ± 20％ | ||
800PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：800VPP，Distanz:0,3 m， Echoamplitude：25MV | ||
Gipfel Stromspannung＜1000VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3db:8.4° ±10%， Spitzer Winkel:20° ±10% | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Anemorumbometer , Gasflussmeter | ||
Faden：M8*1 | |||
Schutzlevel | IP68 | ||
Gewicht | 10g ± 5％ （（LEngles：25cm） | ||
Verkabelungsanleitungen | integratED -Typ：Verbinder：Rot+，Weiß-，Schwarz: Schützer Draht； (Temperatursensor es ist optional) | ||

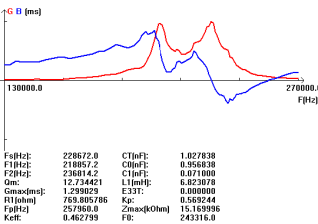

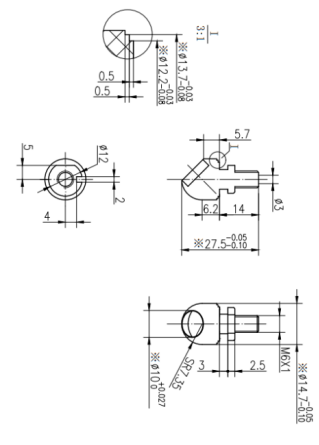

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Windgeschwindigkeitssensoranwendung:
Das Anemometer oder eine Windgeschwindigkeitsmessvorrichtung ist ein übliches Wetterstationsinstrument.
Ein Anemometer ist ein übliches Instrument an einer Wetterstation. Es wird verwendet, um die Windgeschwindigkeit und die Windrichtung zu messen. Die häufigste Art des Anemometers verwendet mechanische Sensoren, die aus drei oder vier halbkugelförmigen Tassen bestehen, die auf horizontalen Armen auf einer vertikalen Stange montiert sind. Wenn der Wind weht, werden die Tassen gedrückt, wodurch sich die Arme mit einer Rate proportional zur Windgeschwindigkeit drehen.

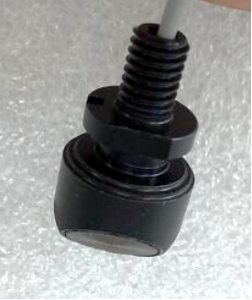

Anwendungsbild:
