Phal-200-01p
Piezohannas
PHAL-200-01P

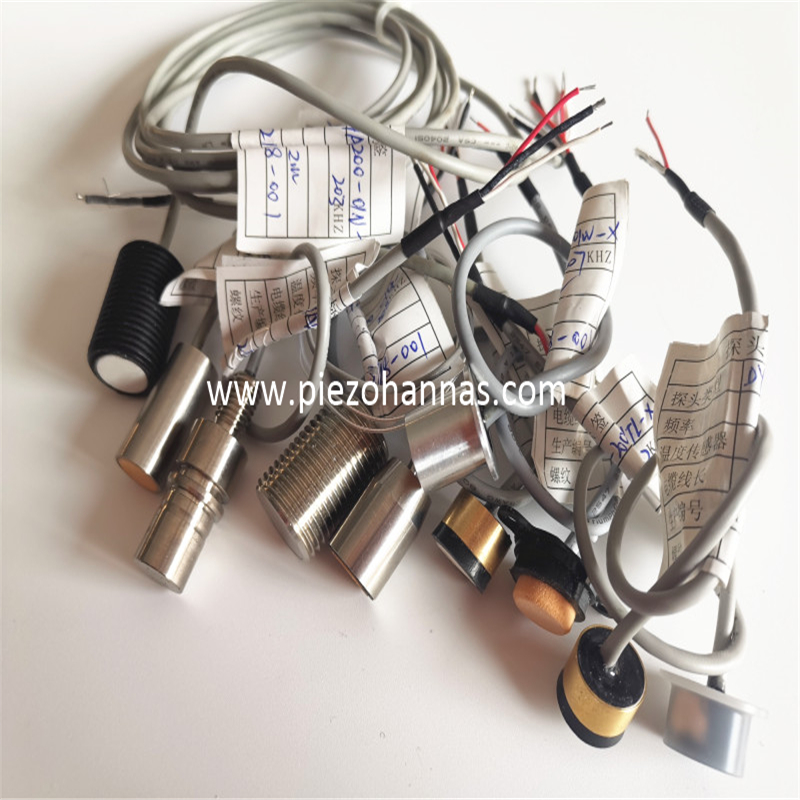

200 kHz Ultraschallwandler -Gasströmungsmessung für Ultraschallgasdurchflussmeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHAL-200-01P | ||
Frequenz | 200kHz ±5% | ||
Erkennungsabstand | 0.10～1m | ||
Minimale parallele Lmpedanz | 460Ω ± 20％ | ||
700PF ± 20％@1kHz | |||
Empfindlichkeit | Last dRauchenvOltage:：800VPP，Distanz:0,3 m， Echoamplitude:7MV | ||
Gipfel Stromspannung＜1000VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0.3MPA | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db:10.5° ±10%， Spitzer Winkel:24.9° ±10% | |||
Wohnmaterial | |||
Verwendungszweck | Ultraschallgasströmung | ||
Schutzlevel | IP68 | ||
Gewicht | 5.5g ± 5％ （（Kabellänge：30cm） | ||
Verkabelungsanleitungen | Schnittstelle: Rot: Wandler +, Weiß: Wandler -, Schwarz: Abgeschirmtes Draht, (Temperatursensor ist optional) | ||

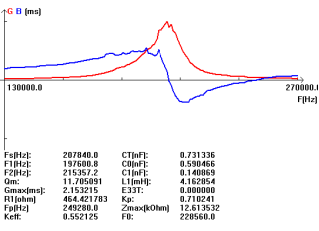

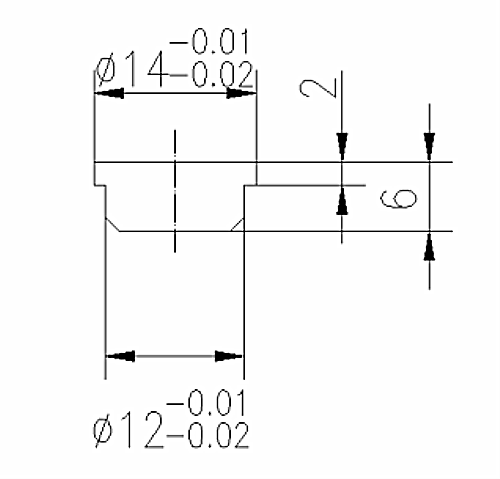

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor

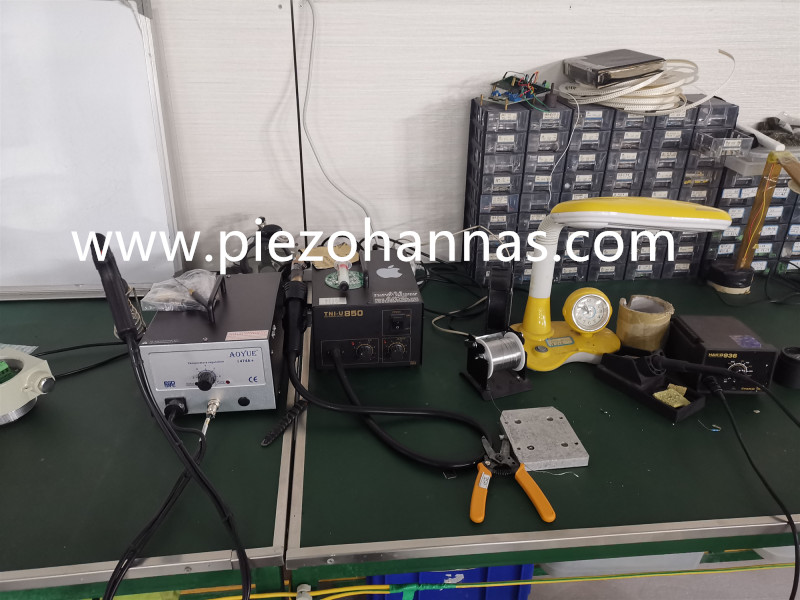

Produktionsabteilung :
