PHA-200-01TL
Piezohannas
PHA-200-01TL

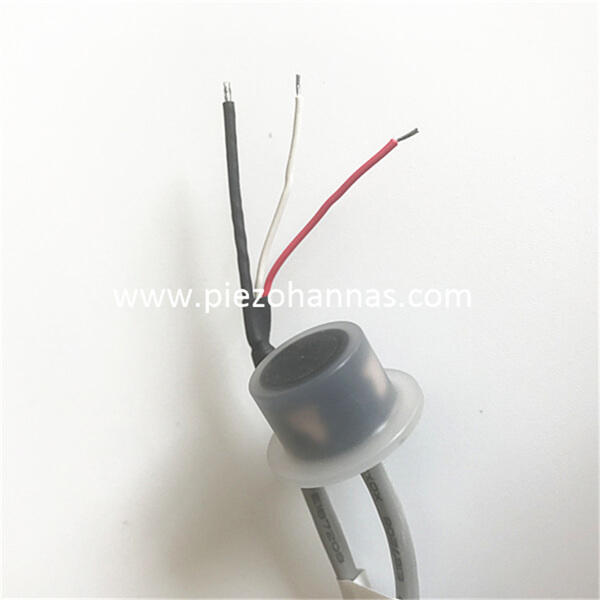

200 kHz PVDF -Ultraschallwandler für Ultraschallmesser für Ultraschallmesser
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01TL | ||
Frequenz | 200 kHz ±5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimale parallele Lmpedanz | 350Ω ± 20％ | ||
640PF ± 20％@1kHz | |||
Empfindlichkeit | Last dRauchenvOltage:800VPP，Distanz:0,3 m， Echoamplitude:30MV | ||
Gipfel Stromspannung＜900VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 7 ° ±10%， Scharfer Winkel :: 17 ° ±10% | |||
Wohnmaterial | PVDF | ||
Verwendungszweck | Ultraschallmesser | ||

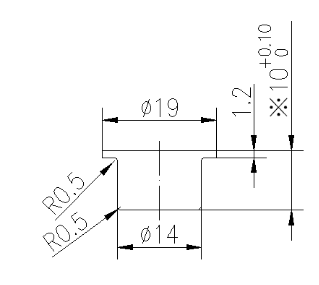

Abmessungen | Weitere Informationen finden Sie unter strukturellen Zeichnungen | ||
Schutzlevel | IP68 | ||
Gewicht | 8g ± 5％ （（Kabellänge：25 cm） | ||
Verkabelungsanleitungen | Schnittstelle: Rot: Wandler +, Weiß: Wandler -, Schwarz: Abgeschirmtes Draht, (Temperatursensor ist optional) | ||

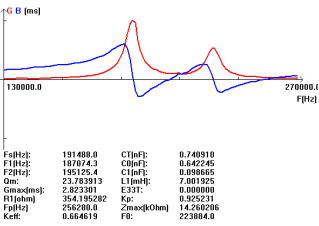

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Bewerbung für Ultraschallgasflussmeter:
Ultraschallmesser werden üblicherweise für die Sorgerechtstransfer und das Fiskalöl- und Gasmessung verwendet. Sie messen die Geschwindigkeit einer Flüssigkeit in einem geschlossenen Rohr und verwenden Wandler, um Ultraschallimpulse (mehr als 20 kHz Frequenz) zu emittieren, aus der das Durchflussmessgerät die Durchschnittsgeschwindigkeit entlang des Weges des Ultraschallstrahls berechnen kann. Die Grundlagen von Ultraschallmesser machen sie für Gas- oder Flüssigkeitsmessungen geeignet und behandeln sie beide als Flüssigkeit.

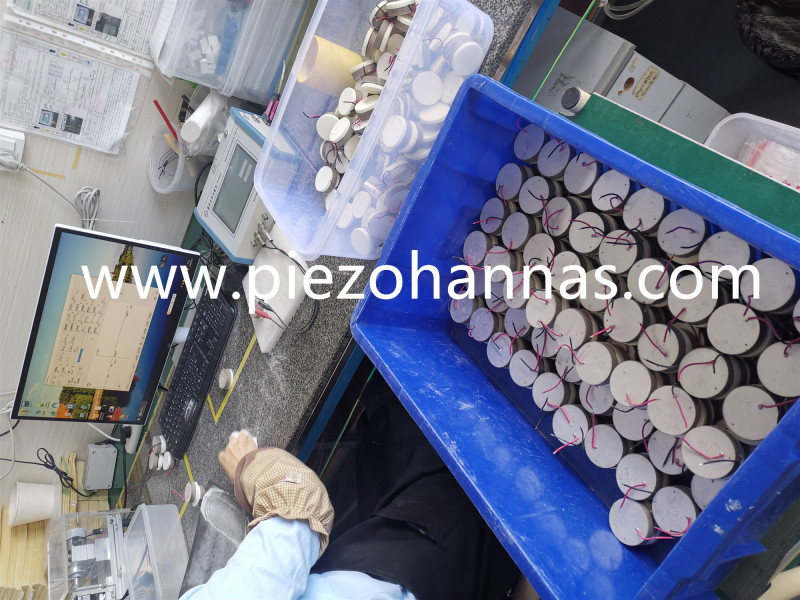

Produktionsabteilung :
