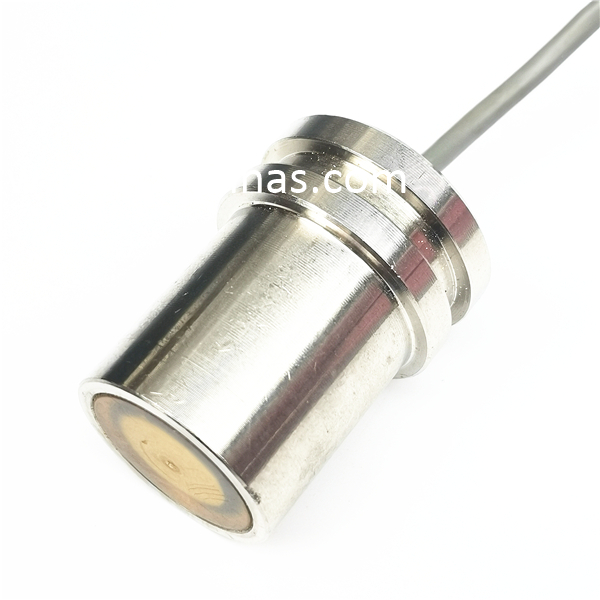

1 MHz Piezo Ultraschallwandler Sensor für Ultra -Schalldurchflussmessgeräte
Artikel | Technische Parameter | Bild | |
Name | 1mhZ Unterwasser -Ultraschall Wandler |
| |
Modell | PHW-1m-01pA | ||
Frequenz | 1MHz ±5% | ||
Erkennungsabstand | 0.05～3m | ||
Minimum Parallele Lmpedanz | 170 Ω ± 20％ | ||
1300PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 24 VPP 、 Abstand: 0,3 m 、 Echoamplitude: 300 mV | ||
Gipfel Stromspannung＜ 300 VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 4,5 ° ± 1 ， Scharfen Winkel: 10,5 ° ± 2 | ||
Gehäuse Material | S304 | ||
Verwendungszweck | Ultraschallflussmeter | ||
Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 140g ± 5％ （（LEngles：2m） | ||
Verkabelungsanleitungen | Integrierter Typ: Rot+， Weiß- ， Schwarz: Abschirmungsdraht ； (ohne Temperatursensor standardmäßig） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||

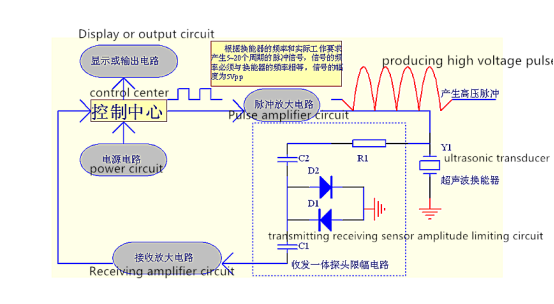

Blockdiagramm von UltraschallWandler :

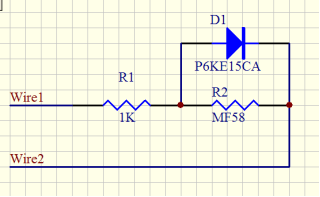

Schematisches Diagramm des Temperatursensors:
Integriert Geben Sie die Kabelanweisung ein:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors:Schnittstelle (3Pin, 2,0 mm terminal)
Rot und Schwarz sind Temperatursensorverdrahtung
