JH-T300
Piezohannas
YH-T300
30 -kHz zylindrischer Unterwasserschallwandler für Unterwasserkommunikation
Technische Parameter:
Typ | Parameter |
Modell | JH-T300 |
Resonanzfrequenz | 30 kHz |
Arbeitsfrequenzbereich | 20 kHz-40kHz |
Horizontale Direktivität | omnidirectional± 2 dB |
vertikale Direktivität | Hemisphäre Typ |
Impedanz am Resonanzpunkt | 1500 Ω |
Eingabe maximaler elektrischer Strom | 200W Pulsregime |
Arbeitstiefe | 500 m |
Grundmaterialien | Aluminiumlegierung PVC |
Kabelmodell | Durchmesser von 5 mm und Polyurethanscheide |
Kabellänge | Standard 3 Meter, zusätzliche Längen müssen separat bestellt werden |
Lagertemperatur | -40 - +80 ºC |
Betriebstemperatur | -5 - +70 ºC |

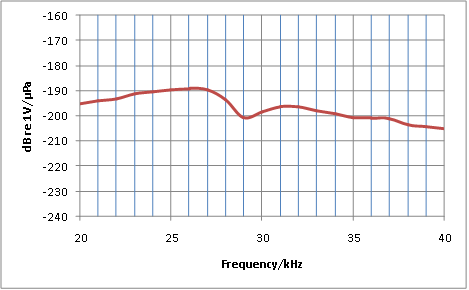

Erhaltleistung:

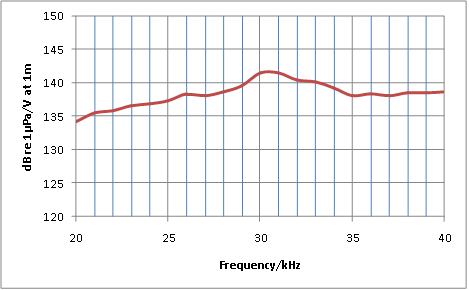

Leistung emittieren:

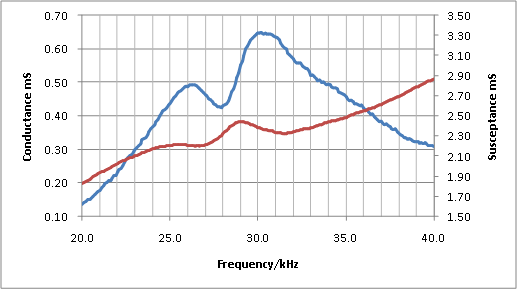

Impedanz Unterwasser

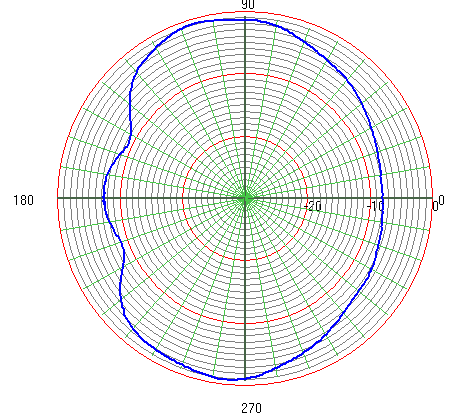

Vertikale Direktivität bei 30 kHz
Anwendung:
Unterwasserakustikforschung
Akustische Feldkalibrierung
Militärische und wissenschaftliche Anwendungen
Arten von Unterwasser akustischer Wandler
Produkt Hauptkategorien und Eigenschaften:
1 Hemisphären-Deep-Wasser-Wandler*
- Resonnanzfrequenz FR (KHz): 12 bis 40
- Arbeitsfrequenzbereich (KHz): 7 bis 50
- Spannungsreaktion @FR (DB): 137 bis 133
-Empfangsempfindlichkeit @FR (DB): -176 bis -195
- Sound Source Level @FR (DB): 195 bis 185
Kann bis 6000 m unter Wasser arbeiten.
Kann für die vertikale Kanalakustikkommunikation, akustische Freisetzung transponder, verwendet werden,
USBL -Positionierungssystem.
2 Breitbandzylindrischer Wandler*
- Resonnanzfrequenz FR (KHz): 10 bis 75
- Arbeitsfrequenzbereich (KHz): 6 bis 100
- Impedance @FR (Ohm): 800 bis 1300
- Kapazität (NF): 105 bis 10
- Strahlwinkel @FR (-3 dB, Grad): 50 bis 25
- Spannungsantwort übertragen @FR (DB): 140 T0 143
Kann bis 300 m unter Wasser arbeiten.
Kann zur akustischen Kalibrierung, zur akustischen Fernkommunikation, unter Wasser akustisch verwendet werden
Simulator, Hydrophon.
3 Breitband -Topilz -Wandler*
- Resonnanzfrequenz FR (KHz): 4 bis 60
- Arbeitsfrequenzbereich (KHz): 3 bis 75
- Strahlwinkel @FR (-3 dB, Grad): 90 bis 60
- Sound Source Level @FR (DB): 195
Kann bis 6000 m unter Wasser arbeiten.
Kann für die vertikale Kanalakustikkommunikation, ein Einzelstrahl -Echosounder, aktives Sonar, ...
4 1-3 Composite High-Frequenz-Breitband-Kugelkronenwandler*
- Resonnanzfrequenz FR (KHz): 150 bis 600
- Arbeitsfrequenzbereich (KHz): 100 bis 800
- Kugelstrahlwinkel @FR (Grad): 40
- Krümmradius (MM): 120
- Quellstufe übertragen @FR (DB):> = 200/205
Kann für richtungsstarke Hochfrequenz-Standard-Schallquelle, Kommunikationssystem, verwendet werden,
3-dimensionaler Sonar, ...
5 1-3 Verbundwerbung Hochfrequenz Breitbandzylindrischer Kronwandler*
- Resonnanzfrequenz FR (KHz): 150 bis 600
- Arbeitsfrequenzbereich (KHz): 100 bis 800
- Vertikaler Strahlwinkel @FR (Grad): 20
- Quellstufe übertragen @FR (DB):> = 195
Kann für richtungsstarke standardmäßige Soundquelle, Multibeam, Echosounder, verwendet werden.
Kommunikationssystem.
6 1-3 Composite High-Frequenz-Breitbandkolbenwandler*
- Resonnanzfrequenz FR (KHz): 150 bis 1200
- Arbeitsfrequenzbereich (KHz): 45 bis 360
- Impedance @FR (KHz): 120 bis 35
- Kapazität (PF): 10000 bis 2500
- Strahlwinkel @FR (Grad. - 3DB): 5 bis 2,7
- Empfangsempfindlichkeit (DB, Ref. 1 Volt/Micropa): - 176 bis -195
- Spannungsreaktion übertragen (DB, Ref. 1 Micropa/Volt): 179 bis 189
Verwendet für ADCP/DVL, einweichen-Echo-Saderator, parametrischer akustischer Sonar,
Richtungsstärkendopfere Kommunikationssystem, ...
7 Bieger Serie Biegediskette Niederfrequenzwandler*
- Resonnanzfrequenz FR (KHz): 0,5 bis 6
- Arbeitsfrequenzbereich (KHz): 0,4 bis 12
- Spannungsreaktion @FR (DB): 130 bis 146
- Sound Source Level @FR (DB): 196 bis 180
Kann für niedrige Schallquelle, Langstreckenkommunikationssystem, verwendet werden,
Niederfrequenz passives Empfangen, ...
8 SP -Serie sphärischer Wandler*
- Resonnanzfrequenz FR (KHz): 15 bis 60
- Arbeitsfrequenzbereich (KHz): 8 bis 100
- Spannungsreaktion @FR (DB):> = 145
- Sound Source Level @FR (DB): 192
Wird als Breitband -Schallquelle, Hydrophone verwendet.
2. Die Kalibrierung von Vektorhydrophonen in tiefem Wasser kann die maximale Arbeitstiefe 3000 m erreichen, was für ölgefüllte lineare Array-Elemente verwendet werden kann
3. Die höchste Emissionsantwort des gestapelten sphärischen akustischen Wandlers kann 156 dB erreichen, und der höchste Schallquellenpegel kann 202 dB erreichen, was mehr als 6 dB höher ist als gewöhnliche kugelförmige Wandler derselben Größe.
4. Einkristallvektorhydrophonwandler
Im Vergleich zu piezoelektrischen Keramikwandlern wird die Größe des Pin-PMN-PT-Einzelkristalls-Transducers um mehr als 1/3 reduziert, die Übertragungsspannungsreaktionsniveau ist 2 ~ 10 dB höher, die Impedanzbandbreite ist etwa zweimal höher und der -3 dB. Die Bandbreite ist ungefähr zweimal höher. Mal; Die Empfindlichkeit ist 3 ~ 5 dB höher. Das Einkristallvektorhydrophon hat eine niedrige Bewegung selbstnachoise und die Empfindlichkeit ist 4 ~ 6 dB höher als das piezoelektrische Vektorhydrophon derselben Größe.
5.Fixed Installationsvektorhydrophon
Unter Verwendung der Mittelspalte als fester Basis, dem Keramik-Scher-Arbeitsmodus, ist das Arbeitsfrequenzband 100-5000 Hz, die Installation ist einfach, die Leistung ist stabil und kann die meisten Vektorhydrophone ersetzen, die auf verschiedenen Plattformen installiert sind.
Der kegelförmige Reflektor wird verwendet, um die umfangreich ausgestrahlten Schallwellen des toroidalen Wandlers auf die Endoberfläche zu reflektieren, um zu arbeiten, und auf der Endoberfläche kann eine relativ stabile akustische Strahlung des Strahls realisiert werden.
