So verbinden Sie Ultraschallsensor mit Arduino Uno

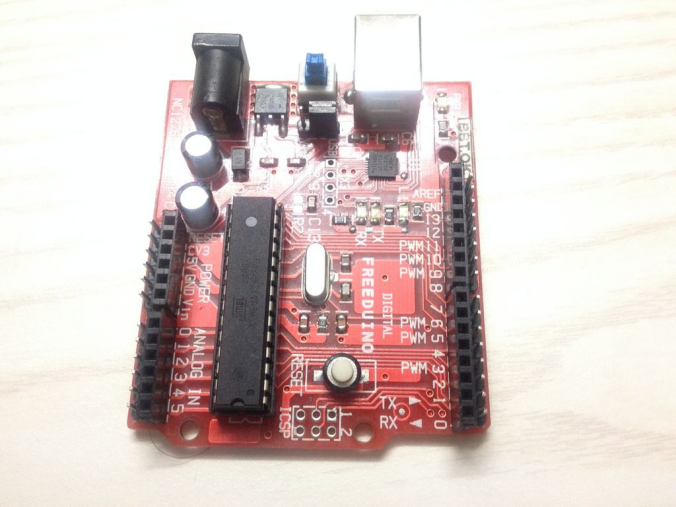

Schritt 1: Hardware Verbindung

Hardwareverbindung: -aPiezoelektrikum Ultraschallwandler von Rduino Ultraschallsensor 5V-》VCCGND-》GND

Pin Nr. 8-Trig-Pin

Pin 7-\"Echo Pin

Arduino -Summer

9. Stich -> +ve Stich

GND-》-Ve Nadel

Schritt 2: Verfahren und Ergebnisse

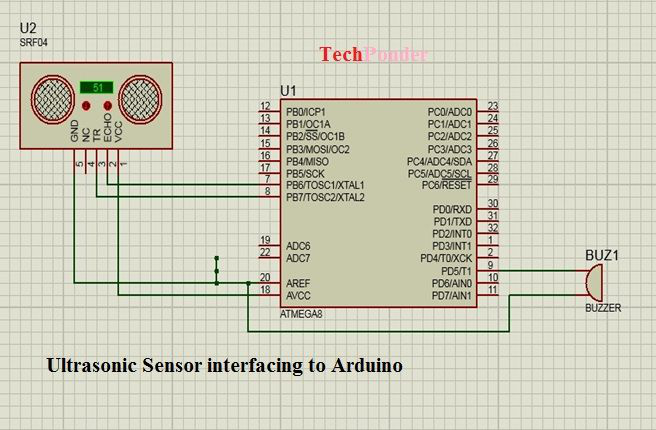

Ultraschallsensor und Arduino -Schnittstelle.

int summer = 9;

int Triggerpin = 7; // Trigger Pin 7

int echopin = 8; // Echo Pin 8

void setup ()

Serial.begin (9600); Wir werden mit der seriellen Kommunikation beginnen, damit wir die Entfernung des Serielles monitor serial.println (\"ponders von Tech Ponder sehen könnenUltraschallabstandssensorLernprogramm\").

PinMode (Triggerpin, Ausgang); // den Pin definieren

PinMode (Echopin, Eingabe);

PinMode (Summer, Ausgabe);

DigitalWrite (Summer, niedrig);}

Hohlraumschleife ()

{int Dauer, Entfernung; // Dauer und Entfernung hinzufügen

DigitalWrite (Triggerpin, hoch); // Triggerwelle (z. B. um das LED zu blinken)

Verzögerung (10);

DigitalWrite (Triggerpin, niedrig);

Dauer = Pulsein (Echopin, hoch); // besondere Funktionen zum Hören und Warten auf Wellen

Entfernung = (Dauer/2) /29.1; // Umwandeln Sie die Nummer in CM (wenn Sie Zoll möchten, müssen Sie 29.1 mit der entsprechenden Zahl ändern

Verzögerung (1000);

Serial.print (distanz); Drucknummern

Serial.print (\"cm \"); und Einheit

Serial.println (\"\"); nur in eine neue Linie drucken

if (Entfernung \"35 \"

DigitalWrite (Summer, hoch);

Serial.println (\"summer auf \");

DigitalWrite (Summer, niedrig);

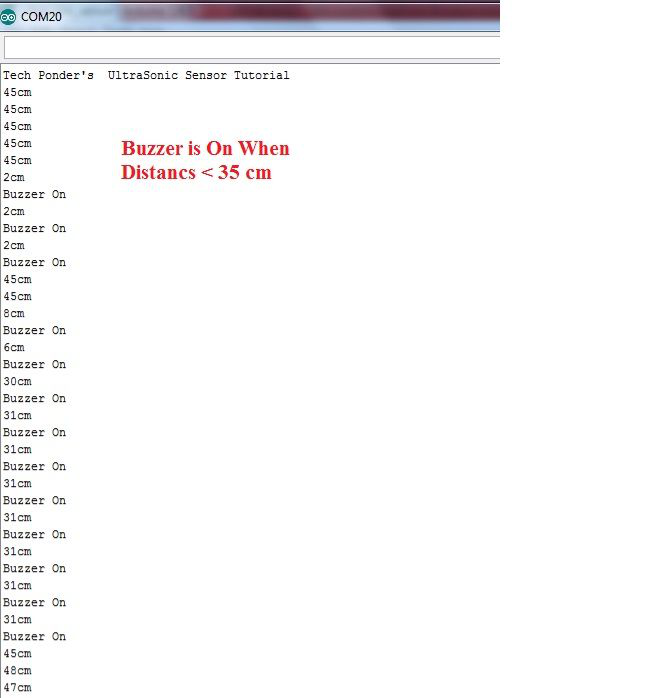

Das Ergebnis wird auf dem Serienmonitor angezeigt.

Arduino verwendetein Ultraschallabstandssensor to Berechnen Sie die Entfernung jede Sekunde. Wenn die Entfernung weniger als 35 cm beträgt, erkennt Arduino den Schwellenwert und der Summer wird eingeschaltet, was als Hindernisdetektor verwendet werden kann. Wenn das Hindernis näher als 35 cm ist, klingt es Alarm.
