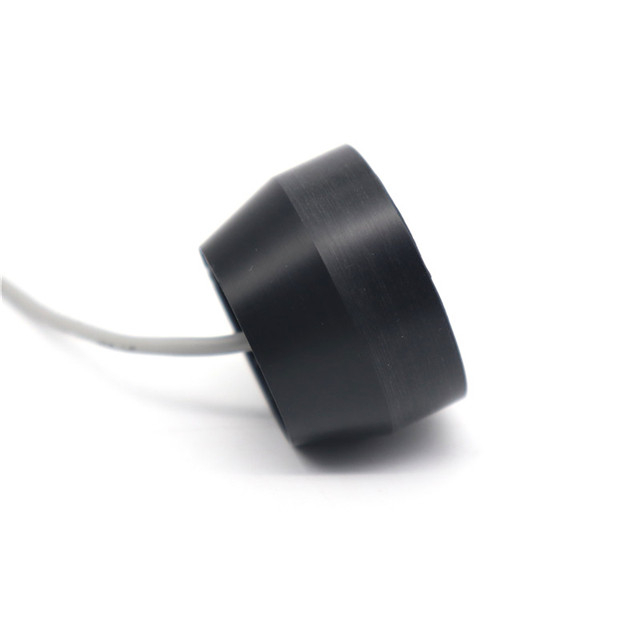

70 -kHz -Ultraschall -Näherungswandler für Ultraschallstufenmessgeräte
Parameter:
Artikel | Technische Parameter | Bild | |
Name | 70 kHz Wandler a Typ |
| |
Modell | PHA-70-03A | ||
Frequenz | 70 kHz ± 5% | ||
Erkennungsabstand | 0.3～3m | ||
Minimum Parallele Lmpedanz | 1500 Ω ± 20％ | ||
Kapazität | 1100PF ± 20％@1kHz | ||
Empfindlichkeit | Fahrspannung：800VPP，Distanz: 0,6 m， Echoamplitude：100mv | ||
Betriebs Stromspannung | Gipfel Spannung ＜ 1500 VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | ≤ 3 kilos oder 0,3 MPa | ||
Winkel | (Beamwidth)Halbleistungstrahlbreite bei -3 dB: 10 ° ± 2 ， Scharfen Winkel: 23 ° ± 4 | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Installation Abmessungen | Der Hebebrübchen：M30*1,5 | ||
Schutzlevel | IP68 | ||
Gewicht | 70 g ± 5％（ Länge：25m）
| ||
Verkabelungsanleitungen | Integrierte Schnittstelle：Rot+，Weiß-，Schwarz: Schützer Draht （Standard: ohne Temperatursensor） | ||

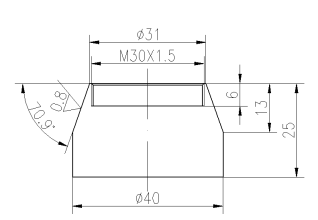

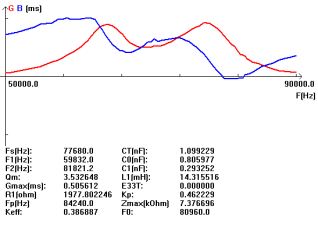

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||

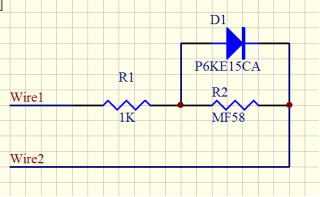

Schematisches Diagramm des Temperatursensors:

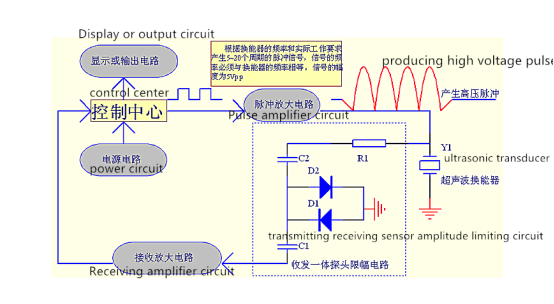

Blockdiagramm des Ultraschallwandlers :
Integriert Geben Sie die Kabelanweisung ein:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
