JH-S/2000
Piezohannas
YH-S/2000

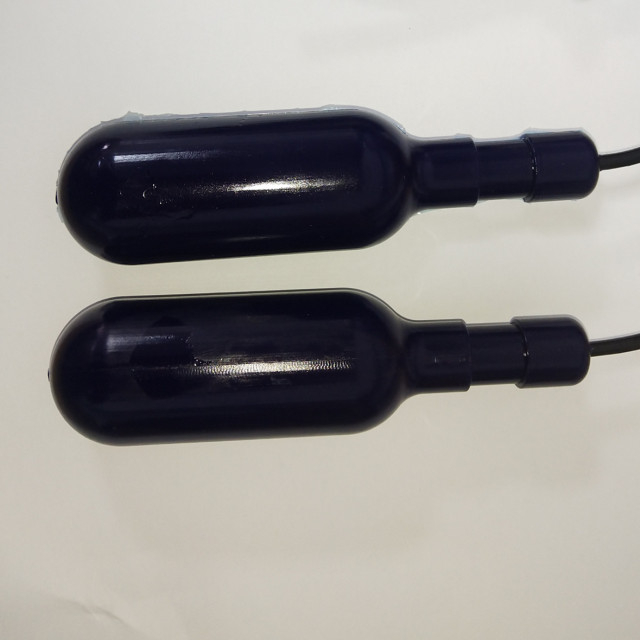

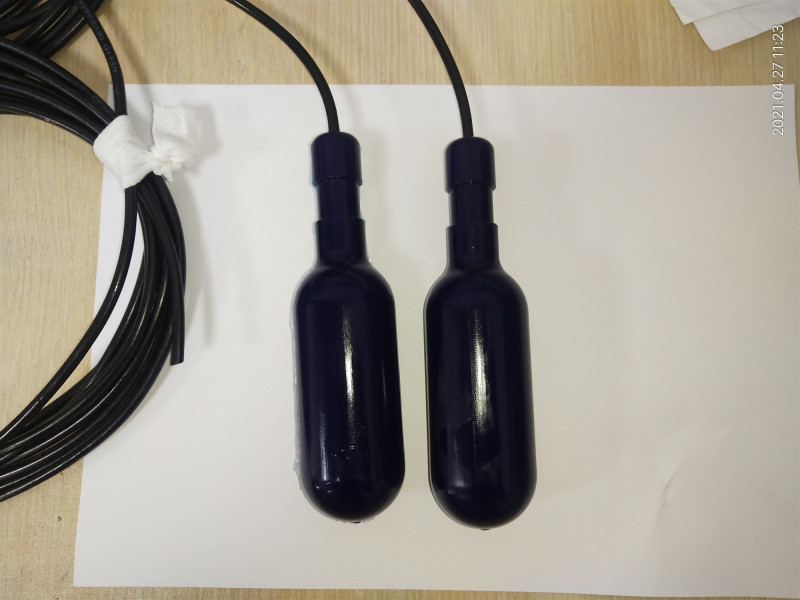

Tiefwasserhydrophon Unterwasser akustischer Wandler für Tiefwassertiefe
Technische Parameter:
Modell | JH-S/2000
|
Resonanzfrequenz | 40 kHz |
Arbeitsband | 20 kHz 一下 |

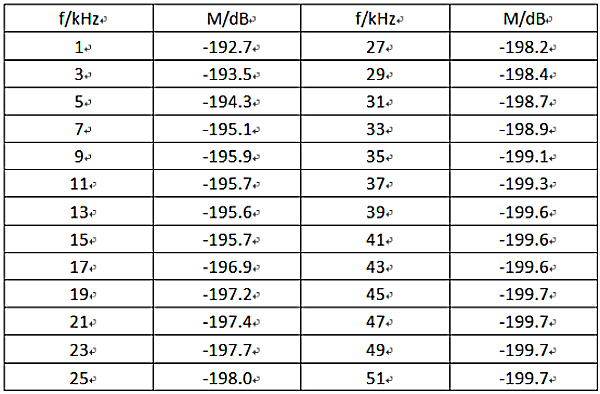

Empfindlichkeit erhalten | ≥ 200 dB |
statische Kapazität | 5000Pf |
Direktivität | Horizontaler Nicht-Richtung |
Vertikal Nichtrichtungs | |
Arbeitstiefe | 2000 m, 4000 m, 6000 m, 10000 m |
Kabelspezifikation | Φ5mm zwei Kernkabel |
Deep-Water-druckbeständiges Strukturdesign kann in 2000 m/4000 m/6000 m Wassertiefe funktionieren.
Gemischte Anwendung mehrerer Schaltungsstrukturen, um die Empfindlichkeit und statische Kapazität zu verbessern.
Vollständig eingebaute Suspensionsstruktur, um den Einfluss der strukturellen Schwingung zu verringern.
Das Hydrophon nimmt eine speziell druckresistente Struktur an, und zwischen mehreren Keramikelementen wird eine Serie-parallele Schaltungsstruktur angewendet, um die Empfindlichkeit und die statische Kapazität des Hydrophons unter der Prämisse des Druckresistenz zu gewährleisten. Diese Art von Hydrophon verfügt über 2000 Meter, 4000 Meter, 6000 Meter und zehntausend Meter. Das Design und die Strukturdesign des Wandlers der elektrischen Leistungsstruktur kann gemäß den Benutzeranforderungen durchgeführt werden.
Außenzeichnung:
Antragsfall eines Unterwasserschichtschilds
Nach den Bedürfnissen des Kunden können wir piezoelektrische Ultraschallwandler entwerfen und produzieren. Unterwasser akustischer Wandler, Ultraschallsonden und Sensoren verschiedener Frequenzen mit stabiler Leistung und hoher Qualität.
2. Die Kalibrierung von Vektorhydrophonen in tiefem Wasser kann die maximale Arbeitstiefe 3000 m erreichen, was für ölgefüllte lineare Array-Elemente verwendet werden kann
3. Die höchste Emissionsantwort des gestapelten sphärischen akustischen Wandlers kann 156 dB erreichen, und der höchste Schallquellenpegel kann 202 dB erreichen, was mehr als 6 dB höher ist als gewöhnliche kugelförmige Wandler derselben Größe.
.
Im Vergleich zu piezoelektrischen Keramikwandlern wird die Größe des Pin-PMN-PT-Einzelkristalls-Transducers um mehr als 1/3 reduziert, die Übertragungsspannungsreaktionsniveau ist 2 ~ 10 dB höher, die Impedanzbandbreite ist etwa zweimal höher und der -3 dB. Die Bandbreite ist ungefähr zweimal höher. Mal; Die Empfindlichkeit ist 3 ~ 5 dB höher. Das Einkristallvektorhydrophon hat eine niedrige Bewegung selbstnachoise und die Empfindlichkeit ist 4 ~ 6 dB höher als das piezoelektrische Vektorhydrophon derselben Größe.
5.Fixed Installationsvektorhydrophon
Unter Verwendung der Mittelspalte als fester Basis, dem Keramik-Scher-Arbeitsmodus, ist das Arbeitsfrequenzband 100-5000 Hz, die Installation ist einfach, die Leistung ist stabil und kann die meisten Vektorhydrophone ersetzen, die auf verschiedenen Plattformen installiert sind.
Der kegelförmige Reflektor wird verwendet, um die umfangreich ausgestrahlten Schallwellen des toroidalen Wandlers auf die Endoberfläche zu reflektieren, um zu arbeiten, und auf der Endoberfläche kann eine relativ stabile akustische Strahlung des Strahls realisiert werden.
