HS/T250
Piezohannas
HS/T250
Niedrigfrequenz hohe Leistung unter Wasser akustischer Wandlerübertragungswandler

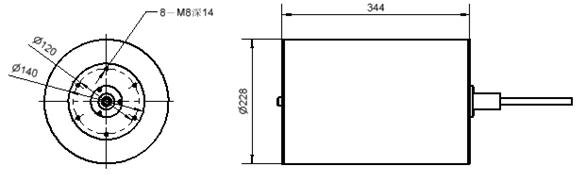

Technische Parameter:
Modell | HS/T250 |
|
Resonanzfrequenz | 250 Hz ± 10% | |
Arbeitsband | ≥ 45 Hz | |
Spannungsreaktion übertragen | ≥116 dB | |
Statische KapaZitanz | 110000 Pf | |
DIrektivität | Horizontale Direktivität | |
Tonquelle Level (SL) | ≥175 dB | |
Arbeitstiefe | 120 m | |
CfähigSPecifikation | Φ11.2mm Doppelkernschirdes Kabel | |
Gewicht | 18,4 kg | |
| ||
Anwendung:
Unterwasserakustikforschung
Unterwasserkommunikationssystem
Akustische Feldkalibrierung
Militärische und wissenschaftliche Anwendungen
Antragsfall eines Unterwasserschichtschilds
Nach den Bedürfnissen des Kunden können wir piezoelektrische Ultraschallwandler entwerfen und produzieren. Unterwasser akustischer Wandler, Ultraschallsonden und Sensoren verschiedener Frequenzen mit stabiler Leistung und hoher Qualität.
2. Kalibrierung von Vektorhydrophonen in tiefem Wasser, die maximale Arbeitstiefe kann 3000 m erreichen, was für ölgefüllte lineare Array-Elemente verwendet werden kann
3. Die höchste Emissionsantwort des gestapelten sphärischen akustischen Wandlers kann 156 dB erreichen, und der höchste Schallquellenpegel kann 202 dB erreichen, was mehr als 6 dB höher ist als gewöhnliche kugelförmige Wandler derselben Größe.
.
Im Vergleich zu piezoelektrischen Keramikwandlern wird die Größe des Pin-PMN-PT-Einzelkristalls-Transducers um mehr als 1/3 reduziert, die Übertragungsspannungsreaktionsniveau ist 2 ~ 10 dB höher, die Impedanzbandbreite ist etwa zweimal höher und der -3 dB. Die Bandbreite ist ungefähr zweimal höher. Mal; Die Empfindlichkeit ist 3 ~ 5 dB höher. Das Einkristallvektorhydrophon hat eine niedrige Bewegung selbstnachoise und die Empfindlichkeit ist 4 ~ 6 dB höher als das piezoelektrische Vektorhydrophon derselben Größe.
5.Fixed Installationsvektorhydrophon
Unter Verwendung der Mittelspalte als fester Basis, dem Keramik-Scher-Arbeitsmodus, ist das Arbeitsfrequenzband 100-5000 Hz, die Installation ist einfach, die Leistung ist stabil und kann die meisten Vektorhydrophone ersetzen, die auf verschiedenen Plattformen installiert sind.
Der kegelförmige Reflektor wird verwendet, um die umfangreich ausgestrahlten Schallwellen des toroidalen Wandlers auf die Endoberfläche zu reflektieren, um zu arbeiten, und auf der Endoberfläche kann eine relativ stabile akustische Strahlung des Strahls realisiert werden.

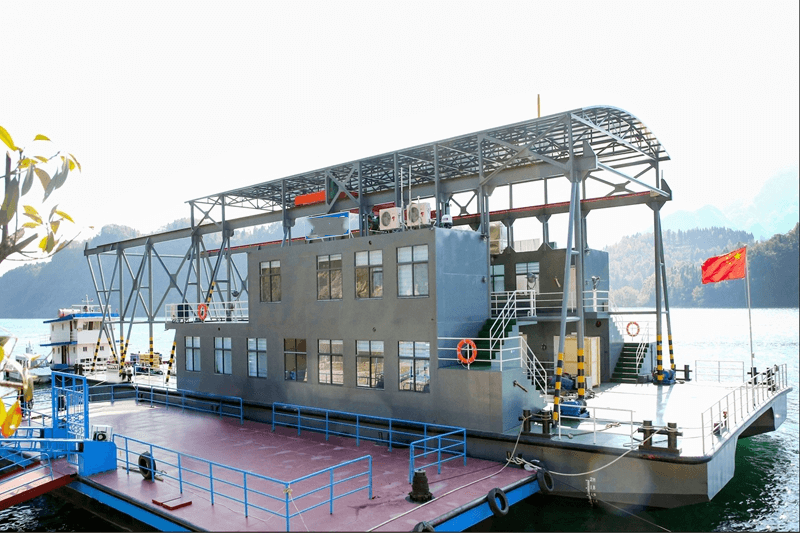

Unterwasserakustikmessungstest:

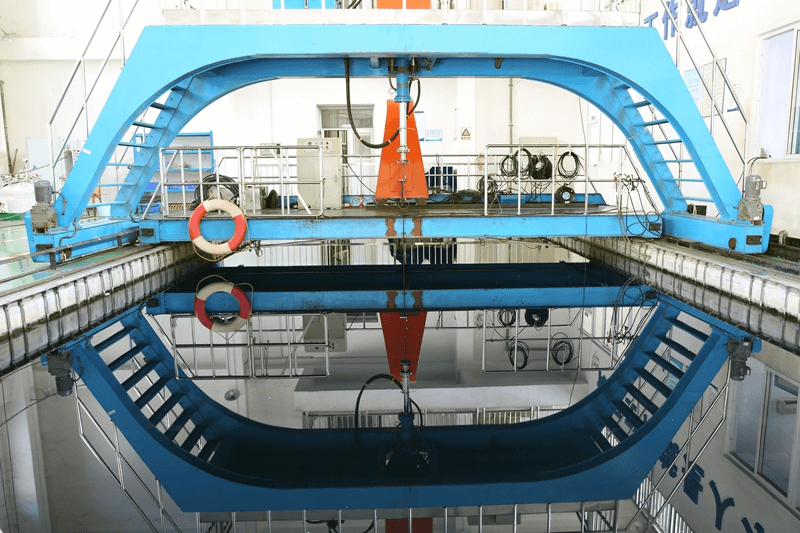

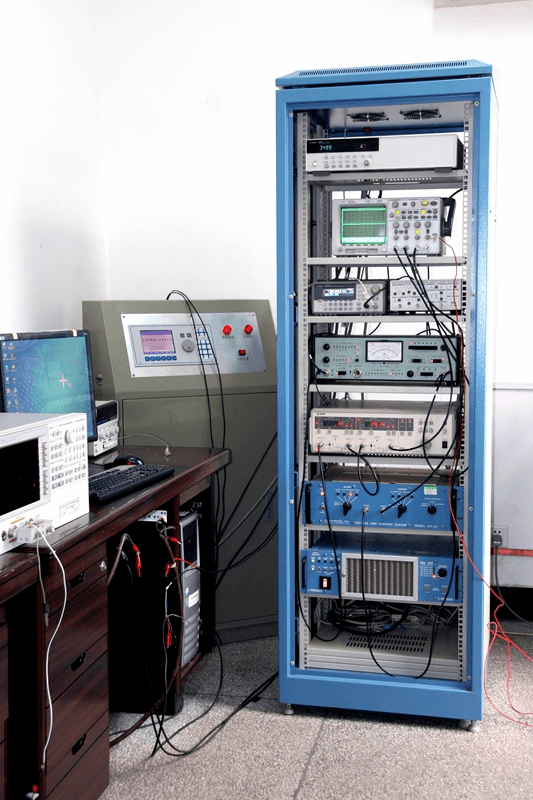

Die Unterwasserakustikmessung enthält 5 Sätze von Testgeräten, einschließlich automatischem akustischer Messsystem, Hydrophon-Niederfrequenzkalibrierungsvorrichtung, Messsystem zur Empfindungsemessung des Hydrophons, das Messsystem von Hydroakustikmaterialien im Pulsrohr und Teststationstestsystem, die zu verschiedenen Transducern ausgestattet sind . Die relevanten Parameter des Schallelements und der akustischen Matrix sowie die Reflexions- und Schallübertragungsleistung von Unterwasser akustischen Materialien und Komponenten, Teststandards GB/T 7965-2002, GB/T16165-1996, GB/T7967-2002, GJB275 -1987, GB /T14369-2011, Q /715 J 66-2011 usw. Der Messfrequenzbereich beträgt 20 Hz bis 500 kHz. Die Teststation kann die Unterwasser akustische Leistung großer Wandler und akustischen Arrays messen.
