HS/H41
Piezohannas
HS/H41
41 kHz sphärischer Hydrophonwandler für akustische Modems
Technische Parameter:
Modell | HS/H41 |
|
Resonanzfrequenz | 41 kHz | |
Arbeitsband | 100 Hz ~ 2kHz | |
Empfang Empfindlichkeit | ≥ 196 dB | |
Statische Kapazität | ≥36000Pf | |
Direktivität | omnidirectional | |
Arbeitstiefe | 1200 m | |
Kabelspezifikation | Φ6mm Dual-Core-abgeschirmtes Kabel (optional) | |
Gewinnen 20db
| ||
Arten von Unterwasser akustischer Wandler
1. Low -Frequenz, tiefes Wasser, Hochleistungswandler
Niederfrequenzübertragende Transducer-Serien: Es gibt verschiedene Arten von Biegerwandlern, geschlitzte kreisförmige Röhrler, Slat-Biegerwandler, kombinierte Biegescheibenwandler usw. Die minimale Betriebsfrequenz betrug nur 20 Hz.
Deep-Water-Transducer-Serie: Es gibt drei Arten von Produkten: Überlauftyp, Ölgefüllungs-Druckausgleichsart und selbstträglicher Drucktyp, der maximale Druckwiderstand hat 80 MPa erreicht.
Hochleistungs-Transducer-Serie mit hoher Leistung: Die Schallquellenpegel kann mehr als 207 dB in der Nähe von 350 Hz erreichen.
2. Mosaikringwandler
Das Unternehmen hat die Möglichkeit, Mosaikringe mit einem Durchmesser von 30 mm 800 mm zu entwerfen und herzustellen. Die Frequenz kann 0,5 kHz ° C abdecken mehr als 2 Oktavfrequenzen. Die strukturelle Form, die hauptsächlich in den Typ mit Luft und Überlauf unterteilt ist, kann die Arbeitstiefe 500 m bzw. 6 km erreichen.
3. Leitungsarray
Das Unternehmen kann ölgefüllte lineare Arrays, lineare Kabelarrays und starre lineare Arrays entwerfen und herstellen. Die ölgefüllte Anordnung kann die ölgefüllte lineare Anordnung mit dem kleinsten Außendurchmesser von 20 mm realisieren, und das längste Single-Array-Segment kann 80 m erreichen.
4. Sphärische Wandler
Das Unternehmen verfügt über reife Design- und Produktionstechnologie für sphärische Wandler. Derzeit hat es eine vollständige Reihe kugelförmiger Wandler mit einem Durchmesser von 20 mm bis 166 mm nach Verpackung gebildet. Die Übertragungsabdeckungsfrequenz beträgt 3 kHz bis 150 kHz; Die Empfangsabdeckungsfrequenz beträgt 5 Hz bis 100 kHz+; Die Arbeitstiefe ist die höchste bis zu 5 km oder mehr.
5. Vektorhydrophon
Das Unternehmen ist das erste Unternehmen in der Branche, das Vektorhydrophone und seine technischen Anwendungen entwickelt. Die Differentialdruckvektorhydrophone und Co-Vibrationsvektorhydrophone sind stabil und zuverlässig. Das Arbeitsfrequenzband kann 5 Hz ~ 120 kHz abdecken und die maximale Arbeitstiefe kann bis zu 3000 m betragen. Um die Eignung des Co-Vibrations-Vektorhydrophons zu verbessern, hat unser Unternehmen eingehende Forschungen über die Installationsmethode, den wasserdichten Stromaufschlag und den Aufhängungsmodus usw. durchgeführt und festgelegt Suspension usw. Eine Vielzahl von Ergebnissen und verfügt über die Konstruktions- und Herstellungsfähigkeiten von Vektorhydrophonlinien -Arrays und geschleppten Arrays.

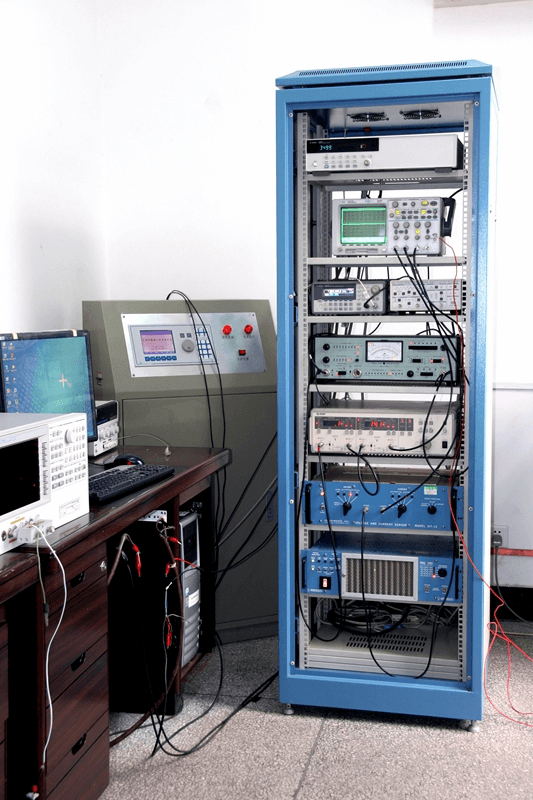

Unterwasser akustische Messung Prüfen:

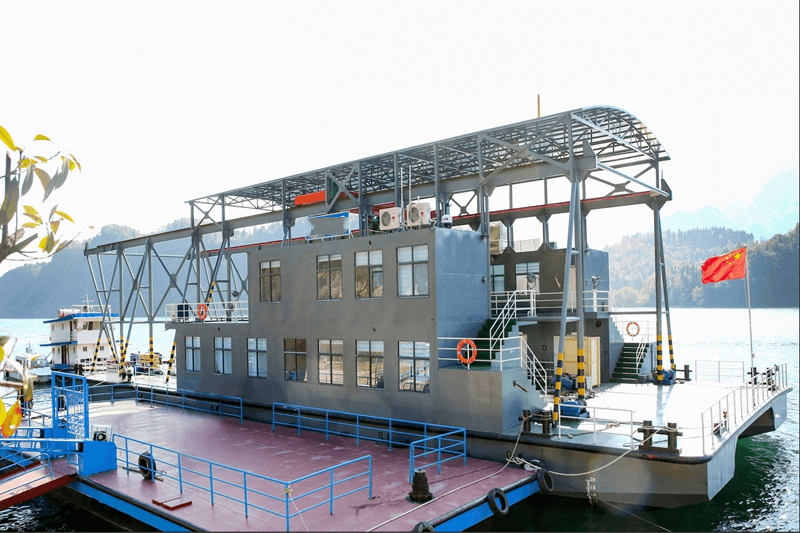

Die Unterwasserakustikmessung enthält 5 Sätze von Testgeräten, einschließlich automatischem akustischer Messsystem, Hydrophon-Niederfrequenzkalibrierungsvorrichtung, Messsystem zur Empfindungsemessung des Hydrophons, das Messsystem von Hydroakustikmaterialien im Pulsrohr und Teststationstestsystem, die zu verschiedenen Transducern ausgestattet sind . Die relevanten Parameter des Schallelements und der akustischen Matrix sowie die Reflexions- und Schallübertragungsleistung von Unterwasser akustischen Materialien und Komponenten, Teststandards GB/T 7965-2002, GB/T16165-1996, GB/T7967-2002, GJB275 -1987, GB /T14369-2011, Q /715 J 66-2011 usw. Der Messfrequenzbereich beträgt 20 Hz bis 500 kHz. Die Teststation kann die Unterwasser akustische Leistung großer Wandler und akustischen Arrays messen.
41 kHz sphärischer Hydrophonwandler für akustische Modems
Technische Parameter:
Modell | HS/H41 |
|
Resonanzfrequenz | 41 kHz | |
Arbeitsband | 100 Hz ~ 2kHz | |
Empfang Empfindlichkeit | ≥ 196 dB | |
Statische Kapazität | ≥36000Pf | |
Direktivität | omnidirectional | |
Arbeitstiefe | 1200 m | |
Kabelspezifikation | Φ6mm Dual-Core-abgeschirmtes Kabel (optional) | |
Gewinnen 20db
| ||
Arten von Unterwasser akustischer Wandler
1. Low -Frequenz, tiefes Wasser, Hochleistungswandler
Niederfrequenzübertragende Transducer-Serien: Es gibt verschiedene Arten von Biegerwandlern, geschlitzte kreisförmige Röhrler, Slat-Biegerwandler, kombinierte Biegescheibenwandler usw. Die minimale Betriebsfrequenz betrug nur 20 Hz.
Deep-Water-Transducer-Serie: Es gibt drei Arten von Produkten: Überlauftyp, Ölgefüllungs-Druckausgleichsart und selbstträglicher Drucktyp, der maximale Druckwiderstand hat 80 MPa erreicht.
Hochleistungs-Transducer-Serie mit hoher Leistung: Die Schallquellenpegel kann mehr als 207 dB in der Nähe von 350 Hz erreichen.
2. Mosaikringwandler
Das Unternehmen hat die Möglichkeit, Mosaikringe mit einem Durchmesser von 30 mm 800 mm zu entwerfen und herzustellen. Die Frequenz kann 0,5 kHz ° C abdecken mehr als 2 Oktavfrequenzen. Die strukturelle Form, die hauptsächlich in den Typ mit Luft und Überlauf unterteilt ist, kann die Arbeitstiefe 500 m bzw. 6 km erreichen.
3. Leitungsarray
Das Unternehmen kann ölgefüllte lineare Arrays, lineare Kabelarrays und starre lineare Arrays entwerfen und herstellen. Die ölgefüllte Anordnung kann die ölgefüllte lineare Anordnung mit dem kleinsten Außendurchmesser von 20 mm realisieren, und das längste Single-Array-Segment kann 80 m erreichen.
4. Sphärische Wandler
Das Unternehmen verfügt über reife Design- und Produktionstechnologie für sphärische Wandler. Derzeit hat es eine vollständige Reihe kugelförmiger Wandler mit einem Durchmesser von 20 mm bis 166 mm nach Verpackung gebildet. Die Übertragungsabdeckungsfrequenz beträgt 3 kHz bis 150 kHz; Die Empfangsabdeckungsfrequenz beträgt 5 Hz bis 100 kHz+; Die Arbeitstiefe ist die höchste bis zu 5 km oder mehr.
5. Vektorhydrophon
Das Unternehmen ist das erste Unternehmen in der Branche, das Vektorhydrophone und seine technischen Anwendungen entwickelt. Die Differentialdruckvektorhydrophone und Co-Vibrationsvektorhydrophone sind stabil und zuverlässig. Das Arbeitsfrequenzband kann 5 Hz ~ 120 kHz abdecken und die maximale Arbeitstiefe kann bis zu 3000 m betragen. Um die Eignung des Co-Vibrations-Vektorhydrophons zu verbessern, hat unser Unternehmen eingehende Forschungen über die Installationsmethode, den wasserdichten Stromaufschlag und den Aufhängungsmodus usw. durchgeführt und festgelegt Suspension usw. Eine Vielzahl von Ergebnissen und verfügt über die Konstruktions- und Herstellungsfähigkeiten von Vektorhydrophonlinien -Arrays und geschleppten Arrays.
Unterwasser akustische Messung Prüfen:
Die Unterwasserakustikmessung enthält 5 Sätze von Testgeräten, einschließlich automatischem akustischer Messsystem, Hydrophon-Niederfrequenzkalibrierungsvorrichtung, Messsystem zur Empfindungsemessung des Hydrophons, das Messsystem von Hydroakustikmaterialien im Pulsrohr und Teststationstestsystem, die zu verschiedenen Transducern ausgestattet sind . Die relevanten Parameter des Schallelements und der akustischen Matrix sowie die Reflexions- und Schallübertragungsleistung von Unterwasser akustischen Materialien und Komponenten, Teststandards GB/T 7965-2002, GB/T16165-1996, GB/T7967-2002, GJB275 -1987, GB /T14369-2011, Q /715 J 66-2011 usw. Der Messfrequenzbereich beträgt 20 Hz bis 500 kHz. Die Teststation kann die Unterwasser akustische Leistung großer Wandler und akustischen Arrays messen.
