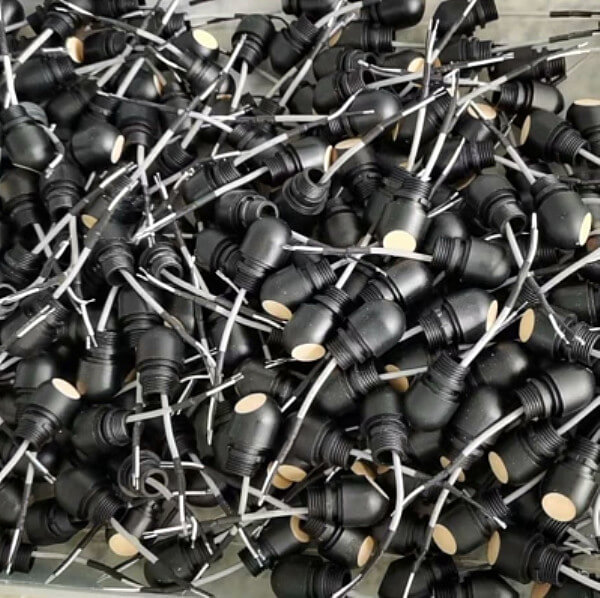

Kostengünstiger Ultraschallwandler Windgeschwindigkeits- und Richtungssensor für Ultraschallwindsensor

     Niedrigkosten Ultraschallwandler Windgeschwindigkeit und Richtungssensor für Ultraschallwindsensor

Parameter:

Bewerbung für Ultraschallanemometersensor:

Das Ultraschallanemometer verfügt über alle digitalen Signalerkennung, hohe Genauigkeit, automatische Erhitzungsfähigkeit zum Entfernen von Schnee und Eis. Es ist das Anemometer mit Echtzeitmessung von Windgeschwindigkeit, Windrichtung und akustischer Temperatur. Ein typisches Ultraschallanemometer besteht aus 2 Paaren von Ultraschalltransducern. rechte Winkel zueinander montiert, wie in der Abbildung unten gezeigt. Jeder Sensor kann Ultraschallimpulse übertragen und empfangen. Der physische Abstand zwischen den entgegengesetzten Gesichtssensoren ist fest und bekannt. Während des Betriebs wird die Zeit, die für einen Ultraschallpuls von Schall benötigt wird, um vom Norden (N) -Werder zum Süden (S) Wandler zu reisen, mit der Zeit verglichen, in der ein Impuls von S zum N -Wandler wandert. Wenn kein Wind wehte, sollten die zwei Mal genau übereinstimmen. Andernfalls sollte die mit dem Wind wandernde Schallwelle früher ankommen als der Geräusch, der dagegen ist. Wenn beispielsweise ein Wind gegen N weht, wäre die N -Reisezeit der S -Reise im Vergleich zu N -Reisezeit. Der Unterschied in der Flugzeit kann die relative Windgeschwindigkeit entlang der NS -Achse ergeben. In ähnlicher Weise werden auch Flugzeiten entlang der Ost-West- und West-Ost-Richtungen verglichen, um die Windgeschwindigkeit entlang der EW-Achse zu berechnen. Die zwei rechteckigen Geschwindigkeitskomponenten des Windes werden dann kombiniert, um den Windvektor mit einer resultierenden Summe und einem Winkel der Windgeschwindigkeit zu berechnen. Die unten gezeigte Sensoranordnung ergibt nur die horizontale Windgeschwindigkeit. Die Messung einer dreidimensionalen Windgeschwindigkeit erfordert auch Sensoranordnungen entlang der vertikalen Richtung.

Anwendungsbild:
