Wie der kombinierte Wandler funktioniert

Die Resonanzfrequenz und Bandbreite vonUltraschallwandlerwerden aus der PZT-5A-Piezoelektrik-Keramikscheibe ausgewählt, die in Dickungsrichtung als Wandler polarisiert war, und der Radius R der piezoelektrischen Keramikscheibe beträgt 6 mm und hat eine Dicke h. Die Höhe der äußeren Oberfläche des inneren Hohlraums beträgt r, der Radius r des inneren Hohlraums beträgt etwa 5 mm, der Radius der Oberfläche beträgt Rz = 1. 5 mm, und die Höhe des inneren Hohlraums beträgt H = 0. 5mm kann die axiale Resonanzfrequenz des Wandlers ausgedrückt werden, wenn die anderen Parameter unverändert sind und nur die Dicke HL der dünnen Schale geändert wird. Dann ist die axiale Resonanzfrequenz linear mit der dünnen Schalendicke HL, um jedes a zu erhaltenUltraschallflussmesserwandlervon verschiedenen Resonanzfrequenzen können zuerst gestempelt und aus einem hochelastischen Bronzestreifen mit einer Dicke von 0,35 mm gebildet werden, und dann wird die Dicke HL der dünnen Schale durch manuelles Schleifen geändert, um die axiale Resonanz des Wandlers zu den Frequenzen von 26 zu machen KHz, 27 kHz, 28 kHz und 29 kHz zeigen, dass diese manuelle Schleifmethode für die Prototypingphase des Prototyps möglich ist, aber nicht für die Massenproduktion geeignet ist. Die kombinierte Struktur kombinierter Wandler ist ein Scheibenwandler als Hauptwandler zum Übertragen und Empfangen von Ultraschallsignalen mit einer bestimmten Bandbreite. Eine Bandbreite von etwa 1 kHz (Emissionszustand) und eine Center Resonance Frequenz von 26 kHz, 27 kHz, 28 kHz und 29 kHz. Um die Empfindlichkeit der Hilfsempfänger -Wandler zu verbessern, sind über einen Umfang von 100 mm RADIUS gleichmäßig verteilt, der bei vier verschiedenen Resonanzfrequenzen wie beim Hauptwandler an beiden Enden des Wandlers gestaffelt ist. Geeignete akustische Anpassungsschichten und Hintermaterialien sollten angewendet werden.

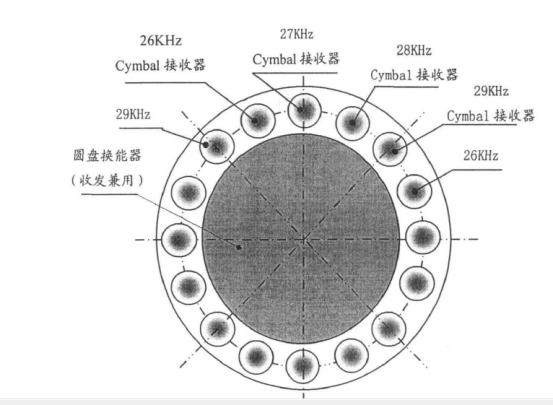

Das Arbeitsprinzip der KombinationUltraschallsensor für Kraftstofftanksoll den Scheibenwandler mit einer zentralen Frequenz von 23, 5 kHz Hochspannungsimpulssignal erregen, so dass es Ultraschallwellen nach außen überträgt, und die Haupt- und Hilfsschander empfangen gemeinsam die vom Ziel erzeugten Echosignale. . Da die kombinierte Frequenzbande des kombinierten Wandlers eine Überlagerung der primären und sekundären Wandlerbanden ist, kann sie ein Echo-Signal von 22-29 empfangen. 5 kHz. Wenn das Messziel stationär ist oder die Bewegungsgeschwindigkeit langsam ist, fällt die Frequenz des Echo -Signals in das Arbeitsfrequenzband des Hauptwandlers, wenn der Hilfswandler nicht funktioniert. Und wenn sich das Messziel mit höherer Geschwindigkeit bewegt, kann das Frequenzband des Echosignals aufgrund des Doppler -Effekts zu dieser Zeit außerhalb des Frequenzbandes des Hauptwandlers fallen. Zu diesem Zeitpunkt fungiert der Hilfswandler als \"Pick-up\", um Echos zu erhalten, die der Hauptwandler nicht wahrnehmen kann. In der Tat dieUltraschallölspiegelsensorist nicht nur im Empfangszustand sehr empfindlich, sondern hat auch eine Bandbreite, die größer ist als die im Sendezustand. Selbst wenn das statische Ziel gemessen wird, hat der Wandler immer noch eine geringe Menge an Ladungsausgang, was zur Verbesserung der Empfindlichkeit des kombinierten Wandlers von Vorteil ist.
