Edelstahl 200 KHz Ultraschallwandler für Ultraschall-Gasdurchflussmesser

Ultraschallwandler für Ultraschallgasströmungsmesser, Ultraschallanemometersensor:

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
PHA-200-01VF
Produktmarke:
Piezohannas
Produktcode:
PHA-200-01VF

Produktbeschreibung

Edelstahl 200 -kHz -Ultraschallwandler für Ultraschallgasströmungsmeter

Artikel	Technische Parameter		Bild
Name	200kHz Ultraschallwandler
Modell	PHA-200-01VF
Frequenz	200 kHz ±5%
Erkennungsabstand	0.10～1,5 m
Minimum Parallele Lmpedanz	1720 € ± 20％
Kapazität	450PF ± 20％@1kHz
Empfindlichkeit	Fahrspannung：800VPP，Distanz:0,3 m， Echoamplitude：40mv
Betriebs Stromspannung	Gipfel Stromspannung＜1000 VPP
Betriebs Temperatur	-40～+80 ℃
Druck	≤ 1Kilos oder 0,1 MPa
Winkel	(Strahlbreite) Halbkraftstrahlbreite@-3db: 7 ° ± 2， Spitzer Winkel:16 ° ± 4
Gehäuse Material	rostfreier Stahl
Verwendungszweck	AnemorumbOmeter, Gasdurchflussmesser
Installation Abmessungen	Siehe das Strukturdiagrammunter
Schutzlevel	IP68
Gewicht	14g ± 5％（（Länge：25 cm）
Verkabelungsanleitungen	integratED -Typ：Rot+，Weiß-，Schwarz: Schützer Draht； Temperatursensor ist optional
Zulassungskurve		Produktstrukturdiagramm

Testkreisschema -Diagramm des Ultraschallwandlers:

0RYJG8D (6_Q9XM%86PDG

Schematisches Diagramm des Temperatursensors:

O3`1PA5YR5%Z5'DQ1R

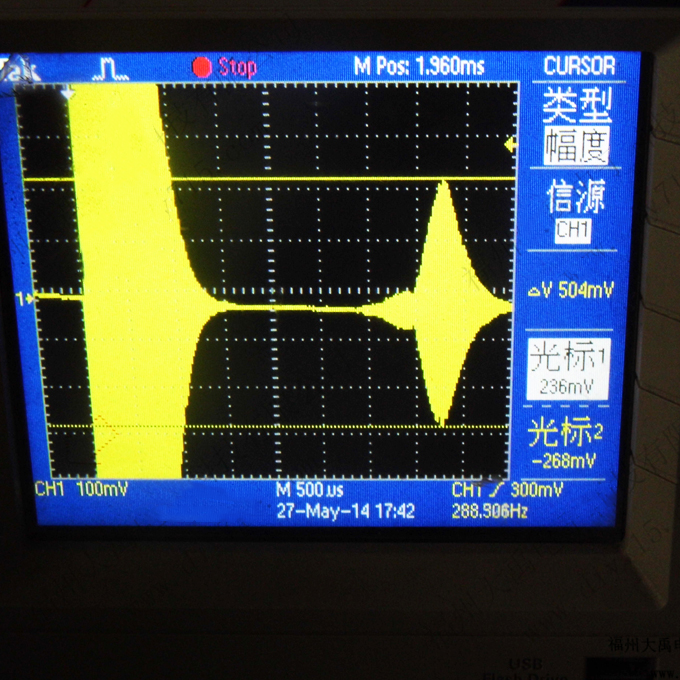

Echo -Testdiagramm des Wandlers

Die Testumgebung beträgt 0,6 Meter und der Testpunkt ist Echo × 1

_7AKR%AM_F8O2%5qt

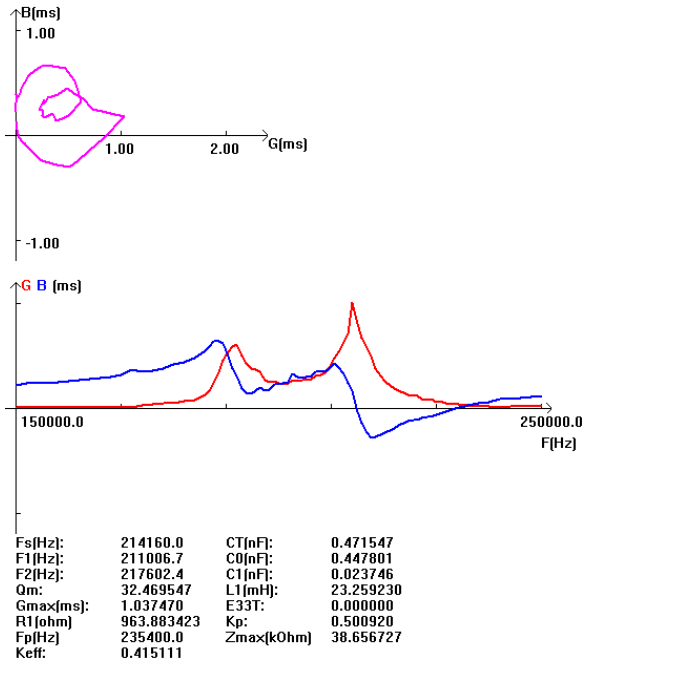

Zulassungskurve des Wandlers:

Integriert Geben Sie die Kabelanweisung ein:

1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)

Rot: Wandler +

Weiß: Wandler -

Schwarz: Abschirmung

_SE3ZWY9UEOQPOKBEH (e
