PHW-75/200-N
Piezohannas
PHW-75/200-N

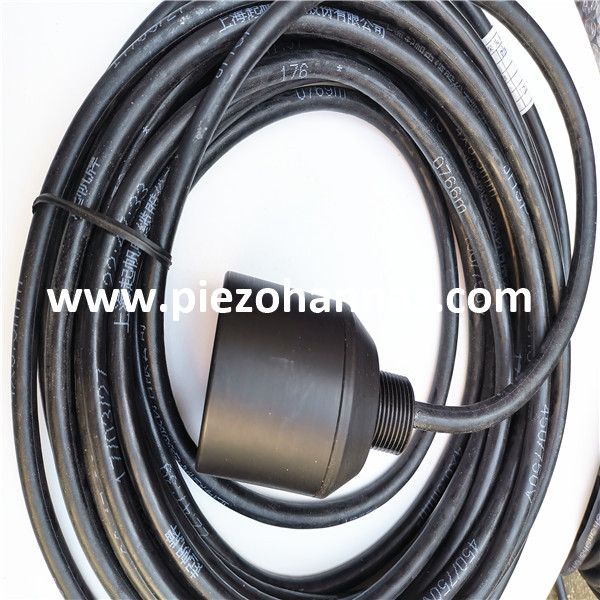

Doppelfrequenz Unterwasser -Ultraschalldurchflussmesser für die Durchflussmessung
1. Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200K-75kHz Unterwasser -Ultraschall Wandler |
| |
Modell | PHW-75/200-N | ||
Frequenz | 200 kHz ± 5%/50 kHz ± 5% | ||
Erkennungsabstand | 200 kHz 0,6～120 m 75 kHz 1.8～300 m | ||
Minimum Parallele Lmpedanz | 2200 Ω ± 20％ | ||
2400PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 600 VPP 、 Abstand: 0,8 m 、 Echoamplitude: 5.12 V （200 kHz） | ||
Gipfel Stromspannung＜ 1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 7,5 ° ± 1 ， Scharfen Winkel: 17,5 ° ± 2 （200 kHz） (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 18 ° ± 2 ， Scharfen Winkel: 44 ° ± 4 （75 kHz） | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Ultraschallflussmeter ， U -U -U -U -U -Boot -Reichweite Finder | ||
Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 750 g ± 5％（Länge: 10m） | ||
Verkabelungsanleitungen | (drei Linien): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: public -; | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms
