Der Ultraschallsensor ist ein Sensor, der unter Verwendung der Eigenschaften von Ultraschallwellen entwickelt wird. Ultraschallwelle ist eine Art mechanische Welle mit einer Schwingungsfrequenz, die höher ist als die von Schallwellen. Es wird durch die Schwingung des Wandlerwafers unter der Anregung der Spannung erzeugt. Es hat eine hohe Frequenz, eine kurze Wellenlänge, ein kleines Beugungsphänomen, insbesondere eine gute Richtfähigkeit, und kann strahlorientiert werden. Ultraschallwellen haben eine große Fähigkeit, Flüssigkeiten und Feststoffe zu durchdringen, insbesondere bei Sonnenlicht-Opaque-Feststoffen, die Tiefen von mehreren Zehn Metern durchdringen können. Wenn eine Ultraschallwelle eine Unreinheit oder eine Grenzfläche trifft, erzeugt sie eine signifikante Reflexion, um eine Reflexion in ein Echo zu bilden, was einen Doppler -Effekt erzeugen kann, wenn sie ein sich bewegendes Objekt trifft. Daher werden Ultraschalluntersuchungen in der industriellen, nationalen Verteidigung, biomedizinischen und anderen Bereichen häufig eingesetzt. Ultraschall wird als Erkennungsmittel verwendet, Ultraschallwellen und Ultraschallwellen müssen generiert werden. Das Gerät, das diese Funktion ausführt, ist ein Ultraschallsensor, der üblicherweise als Ultraschallwandler bezeichnet wird, oder Ultraschallsonde.
Die Ultraschallabstandssensorschaltung besteht hauptsächlich aus einem piezoelektrischen Wafer, der sowohl Ultraschallwellen als auch Ultraschallwellen emittieren kann. Zur Erkennung werden kleine Ultraschallsonden verwendet. Es hat viele verschiedene Konfigurationen, die in eine geraden Sonde (Längswelle), schräge Sonde (Querwelle), Oberflächenwellensonde (Oberflächenwelle), Lammwellensonde (Lampenwelle), Dual -Sonde (eine Sondenreflexion, eine Sonde, eine Sonde Rezeption).

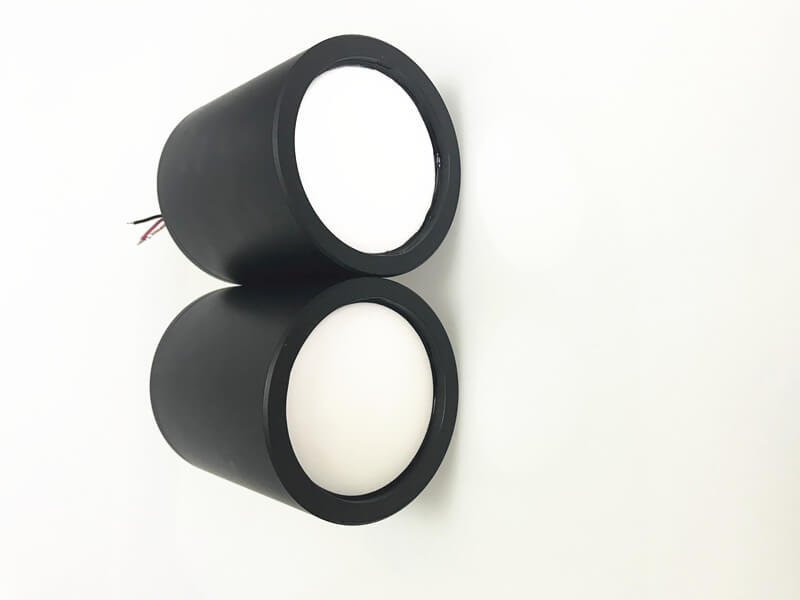

Der Kern des Ultraschall -Abstandsmessungswandlers ist ein piezoelektrischer Wafer in seiner Kunststoffmantel oder Metallmantel. Es gibt viele Arten von Materialien, die den Wafer bilden. Die Größe des Wafers wie Durchmesser und Dicke ist auch anders, sodass die Leistung jeder Sonde unterschiedlich ist. Wir müssen ihre Leistung vor der Verwendung kennen. Die wichtigsten Leistungsindikatoren für Ultraschallsensoren umfassen einige Aspekte:
1. Arbeitshäufigkeit
Die Betriebsfrequenz ist die Resonanzfrequenz des Piezo -Keramikwafers. Wenn die Frequenz der Wechselspannung auf beide Enden davon angewendet wird, ist die Resonanzfrequenz des Wafers, der Energieausgang ist die größte und die Empfindlichkeit ist auch die höchste. Die Arbeitstemperatur ist auf die Tatsache zurückzuführen, dass der Curie -Punkt des piezoelektrischen Materials im Allgemeinen hoch ist, insbesondere die diagnostische Ultraschallsonde weniger Leistung, sodass die Betriebstemperatur relativ niedrig ist und eine lange Zeit ohne Ausfall funktionieren kann. Medizinische Ultraschallsonden sind relativ heiß und erfordern die separate Ausrüstung.
2. Empfindlichkeit
