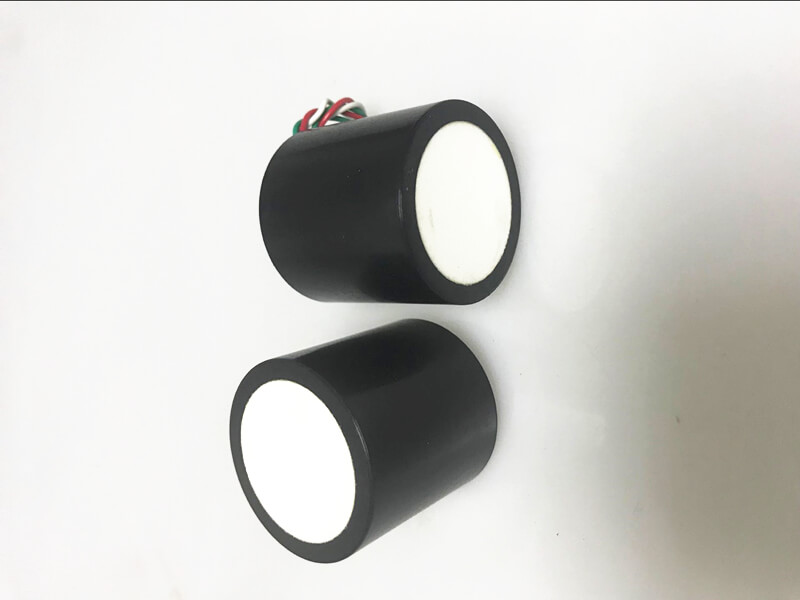

Arbeitsmodus des Ultraschallsensors

Wenn ein piezoelektrisches Keramikstück mit einer Resonanzfrequenz von 40 kHz im Sendesensor aufgetragen wird (eine Hochfrequenzspannung von 40 kHz wird auf den Doppelkristalloszillator angewendet, ist das piezoelektrische Keramikstück nach der Polarität des angewandten Hochselektrikes gleichermaßen und verkürzt -Frequenzspannung, so dass Ultraschallwellen von 40 kHz Frequenz übertragen werden. Die Ultraschallwellen propagiert in einer dichten Form (der Grad der Dichte kann durch die Steuerschaltung moduliert werden) und wird an den Wellenempfänger übertragen. Der Empfänger basiert auf dem auf dem Prinzip des vom Drucksensor verwendeten piezoelektrischen Effekts, der Druck auf das piezoelektrische Element ausübt, um den Druck auszuüben. Wenn die elektrische Komponente angespannt ist, erzeugt es eine 40 -kHz -Sinusspannung mit einem \"+\" Pole auf einer Seite und auf einer Seite und auf einer Seite und einer Seite und einer Seite und einer Seite und einer Seite, auf der eine Seite und eine Seite erzeugt wird A \"-\" Pole auf der anderen Seite. Da die Amplitude der Hochfrequenzspannung klein ist, muss sie verstärkt werden. Der Ultraschallsensor ermöglicht es dem Fahrer, sich sicher umzukehren. Das Prinzip von Das Datenblatt von Ultrasonic Distance Sensor besteht darin, Hindernisse in der Nähe des umgekehrten Pfades zu erkennen und Warnungen in der Zeit auszugeben. Das entworfene Erkennungssystem kann sowohl hörbare als auch visuelle hörbare und visuelle Warnungen liefern, und die Warnung zeigt an, dass Hindernisse in der blinden Entfernungs- und Richtungszone erkannt werden. Auf diese Weise wird an einem schmalen Ort, ob Parken oder Fahren, mithilfe des Umkehrungshindernis -Alarmerkennungssystems, der Druck reduziert und die erforderlichen Maßnahmen können mühelos ergriffen werden.

2. Systemkomponenten

Es besteht aus einem Sendungssensor (oder Wellensender), einem Empfangssensor (oder Wellenempfänger), einem Steuerteil und einem Stromversorgungsteil. Der Sendersensor besteht aus einem Sender und einem Keramik -Vibrator -Wandler mit einem Durchmesser von etwa 15 mm. Der Wandler bewirkt, dass die elektrische Schwingergie des Piezo -Keramikvibrators in Superergie umwandelt und in die Luft ausstrahlt. und die Empfangs -Ultraschall -Näherungssensoren ist ein Piezo -Keramik -Vibrator -Wandler. Da der Verstärkungskreis besteht, empfängt die Welle, um mechanische Schwingung zu erzeugen, die sie in elektrische Energie umwandelt und als Ausgang des Sensorempfängers verwendet wird, um den übertragenen Super -Super zu erkennen. Bei der tatsächlichen Verwendung kann auch der Piezo -Keramikvibrator des Sendungssensors verwendet werden. Wird als Keramikvibrator für Empfängersensoren verwendet. Der Kontrollteil steuert hauptsächlich die Häufigkeit von Pulsketten, den Arbeitszyklus, die spärliche Modulation und das Zählen sowie die vom Sender gesendete Erkennungsentfernung. Die Ultraschallsensor -Stromversorgung (oder Signalquelle) kann mit DC12V ± 10 % oder 24 V ± 10 % verwendet werden.

3. Operationsmodus

Der Ultraschallwandler für die Entfernungsmessung verwendet ein Schallmedium, um nichtkontakte, wäschefreie Nachweis des Objekts zu erkennen. Ultraschallsensoren können transparente oder farbige Objekte, Metall- oder nicht-metallische Objekte, feste, flüssige und pudrige Materialien erfassen. Die Erkennungsleistung ist praktisch unberührt von Umgebungsbedingungen, einschließlich Ruß und Regen. Ultraschallsensoren verwenden hauptsächlich einen direkten Reflexionstyp -Erkennungsmodus. Das erkannte Objekt befindet sich vor dem Sensor, der durch die emittierte Schallwelle teilweise zum Sensor zurückgegeben wird.

4. Entdeckungsbereich und akustischer Emissionswinkel

Der Nachweisbereich eines Ultraschallabstandssensors hängt von der Wellenlänge und Frequenz ab, bei der er verwendet wird. Je länger die Wellenlänge die kleinere Frequenz aufweist und je größer der Erkennungsabstand ist. Beispielsweise hat ein kompakter Sensor mit einer Wellenlänge im Millimetermaßstab einen Nachweisbereich von 300 bis 500 mm. Ein Sensor mit einer Wellenlänge ist größer als 5 mm kann einen Bereich von bis zu 8 m erkennen. Einige Sensoren haben einen schmaleren 6 mm; Akustischer Emissionswinkel und eignen sich daher besser für die genaue Erkennung relativ kleiner Objekte. Andere Sensoren mit akustischen Emissionswinkeln von 12 mm bis 15 mm, die Objekte mit großen Dips erfassen können. Darüber hinaus haben wir einen externen Sonden -Ultraschallsensor, der entsprechende elektronische Schaltkreis befindet sich im herkömmlichen Sensorgehäuse. Diese Struktur eignet sich besser zum Erkennen von Situationen, in denen der Installationsraum begrenzt ist. Die Sensoreinstellungen sind fast alle Ultraschallsensoren, die die FREIN -Punkte des Schalterausgangs oder den Messbereich einstellen können. Objekte außerhalb des festgelegten Bereichs können erkannt werden, löst jedoch keine Änderung des Ausgangszustands aus. Einige Sensoren haben unterschiedliche Einstellungsparameter, wie die Reaktionszeit des Sensors, die Rückgabeverlustleistung und die Einstellung der Arbeitsrichtung, wenn der Sensor an das Pumpengerät angeschlossen ist. Wiederholbarkeit, Wellenlänge und andere Faktoren beeinflussen die Genauigkeit des Ultraschallsensors. Der wichtigste Faktor ist die Akustikwellengeschwindigkeit mit der Temperatur, so dass viele Ultraschallsensoren Temperaturkompensationsmerkmale aufweisen. Diese Funktion ermöglicht Ultraschallsensoren des analogen Ausgangstyps, um eine Wiederholbarkeit von bis zu 0,6 mm über einen weiten Temperaturbereich zu erzielen.
