Doppelfrequenz-Unterwasser-Ultraschall-Durchflussmesser-Wandler für 300 m Tiefe

Anwendung: Ultraschallflussmeter , U -Boot -Bereichs -Finder
Verfügbarkeitsstatus:
Menge:
  • PHW-75/200-N

  • Piezohannas

  • PHW-75/200-N

 Doppelfrequenz Unterwasser -Ultraschallflussmesserwandler für 300 m Tiefe




1. Technische Parameter:


Artikel

Technische Parameter


Name

200k-75khz Unterwasser -Ultraschall Wandler





@Umz%MNCV01 (6`g {hi [(c $ y



Modell

PHW-75/200-N

Frequenz

200 kHz ±5%/50 khz±5%

Erkennungsabstand

200 kHz 0,6120 m

75 kHz 1.8300 m

Minimum

Parallele Lmpedanz

2200 Ω ± 20

Kapazität

2400PF ± 20@1kHz



Empfindlichkeit

Fahrspannung: 600 VPP 、 Abstand: 0,8 m 、

Echoamplitude: 5.12 V (200 kHz)

Betriebs

Stromspannung

Gipfel  Stromspannung< 1500VPP

Betriebs

Temperatur

-40+80 ℃

Druck

≤ 3 kilos oder 0,3 MPa



Winkel

(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 7,5 ° ± 1 ,

Scharfen Winkel: 17,5 ° ± 2 (200 kHz)

(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 18 ° ± 2 ,

Scharfen Winkel: 44 ° ± 4 (75 kHz)

Gehäuse  Material

Pom



Verwendungszweck

Ultraschallflussmeter , U -U -U -U -U -Boot -Reichweite Finder

Installation

Abmessungen

Siehe die Produktstrukturzeichnung

Schutzlevel

IP68

Gewicht

750 g ± 5(Länge: 10m)

Verkabelungsanleitungen

(drei Linien): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: public -;

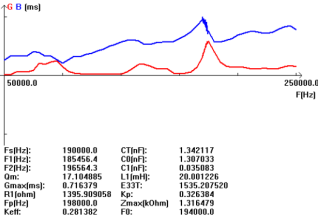

Zulassungskurve

Produktstrukturdiagramm



Ywtg%9) a53tae7} npqf3a (o

ZIGT [V8K (FD18P0`E_PV_S9



2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms





0) BSPBFPJA {p`6ks@w0d $ dd
