PH75F0256
Piezohannas
PH75F0256

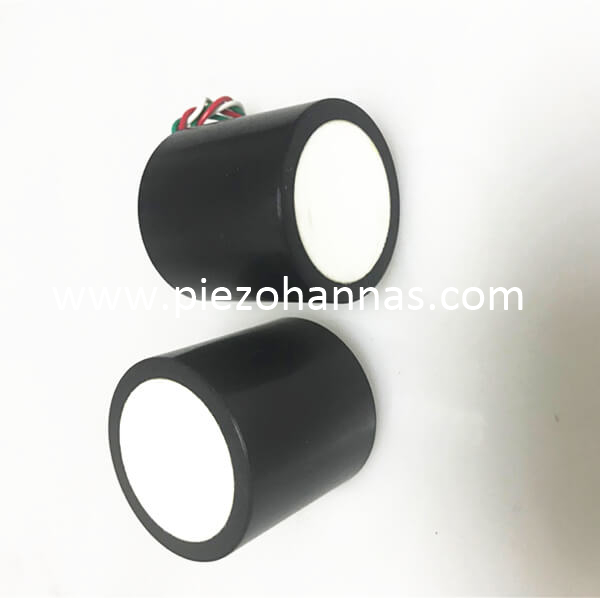

75 kHz piezoelektrische Ultraschallwandlerschaltung für die Entfernungsmessung
Einführung:
PH75F0256 Ultraschallsensor hat die Funktionen von Sender und Empfänger. Es handelt sich um einen Langstreckentyp, der im Allgemeinen für Ultraschallbereichsfinder, Ultraschallsensor für nichtkontakte Erkennungsobjekte, Ultraschalldistanzsensor, Ultraschall-Sensor auf Flüssigkeitsebene usw. verwendet werden kann. Wenn Sie Fragen zu anderen Anwendungen haben, kontaktieren Sie uns bitte für Details.
Technische Parameter:
Modell | PH75F0256 |
Center Resonant Frequenz (KHz) | 75 kHz ±4.0kHz |
FrequenzBandbreite | 6,0 kHz |
Erkennungsabstand | 0,25 ~ 6 m |
Tote Winkel | <0,25 m |
Startwinkelstrahl (-3DB Vollwinkel) | 14 ± 2 ° |
Integrierte Empfindlichkeit (0 dB = 200 VP-P；Zeitraum：50；Distanz：40 cm) | -60db min |
Elektrostatische Kapazität | 2000PF ± 20% |
Minimale parallele Impedanz | 200 Ω ± 30% |
Maximale Arbeitsspannung (Impuls - 2% Dienstzyklus) | ＜800V |
Betriebstemperatur | -20 ~ 80 ℃ |
Lagertemperatur | -40 ~ 85 ℃ |
Schutzlevel | IP65 |
Installation | Externer Zyklus festgelegt |
Fallmaterial | Abs |
Umrissdimension:
Frequenzresistenzkurve：
![636t30@{6] Ka8jq1ut (fb8](http://imrorwxhnknplq5p-static.leadongcdn.com/cloud/lqBqnKjlRioSilprkmio/636T30-KA8JQ1UT-FB8.png)
Frequenz-Phasenwinkel Kurve：
Sensitivitätstest:
Übertragungsspannung: 200VP-P; Zeitraum:50; Distanz:40cM
DIrektivität Kurve：
Charakteristisch:
1.Solid -Paket (ABS oder Aluminiumlegierungschale)
2. STALLATION SPECIENT (M20*1,5 Schraube)
Anwendung:
1. Positionort
2. Messung
3. Traffic -Messung
4.Verblutung Hindernisse
Bekanntmachung und Speicherung:
1. Bitte wenden Sie keine DC.Voltage für Ultraschallsensoren an, um eine Migration zu vermeiden.
2. Da die Sensoren eine potenzielle Richtung haben, achten Sie bitte auf den Installationsort.
3. Um die Zuverlässigkeit und eine lange Lebensdauer zu gewährleisten, verwenden Sie die Sensoren, bei denen die Temperatur höher ist als die Nennleistung.
4. Kann die Sensoren nicht in einer Vakuumzone oder gefährlichen Bereichen verwenden.
5. Verwenden Sie nicht in einer Dampfzone, der Bereich der Atmosphäre führt zu einem ungleichmäßigen Temperaturgradienten zu Messfehlern.
6. Die Produkte sollten nicht in einer korrosiven Atmosphäre verwendet oder gelagert werden, insbesondere wenn Chloridgas, Sulfidgas, Säure, Alkali, Salz oder dergleichen vorhanden sind. Bewahren Sie die Produkte im Raum auf, in dem normale Temperatur und Luftfeuchtigkeit sind, und vermeiden Sie das Sonnenlicht, plötzliche Temperaturänderungen und Luftfeuchtigkeit. Es kann unter solchen Bedingungen ein Versagen oder eine Fehlfunktion verursachen.
7. Wenn Sie sich für nicht standardmäßige Frequenz und andere besondere Bedingungen bewerben, informieren Sie uns bitte über die spezifischen Arbeitsbedingungen und die benötigten Schaltung, um Sensoren für die Erfüllung Ihrer spezifischen Anforderungen zu erfüllen.
