Phyw-40-200a
Piezohannas
PHYW-40-200A

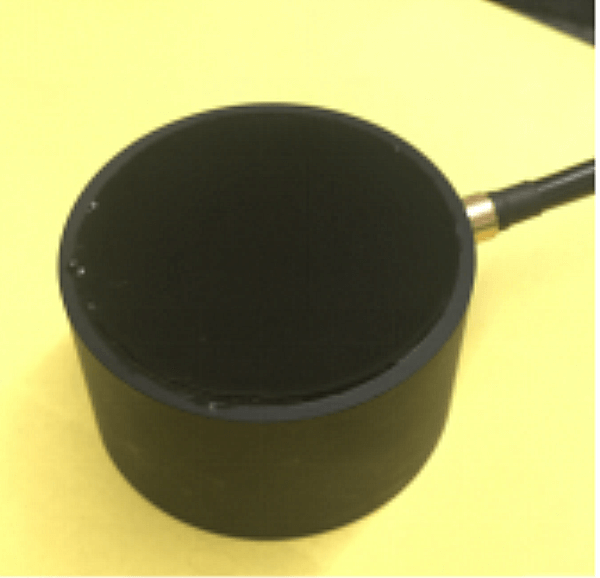

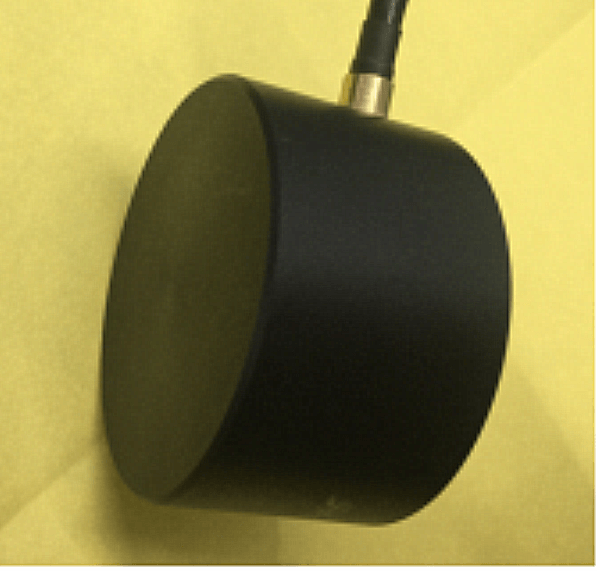

40 kHz Utrasonischer Wandler für Tiefe in der Unterwasserkommunikation
1. Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 40 kHz Ultraschallwandler in dem Unterwasserkommunikation Anwendung |
| |
Modell | Phyw-40-200a | ||
Frequenz | 40KHz ±5% | ||
Minimum Parallele Lmpedanz | 240Ω ± 20% | ||
6000PF ± 20%@1kHz | |||
Empfindlichkeit | keine Belastung dRauchenvOltage:500VPP,Distanz:0.65m, Echoamplitude:1.50V | ||
| Gipfel Stromspannung<900VPP | ||
-40~+80 ℃ | |||
≤10 Kilos oder 1mpa | |||
(Strahlbreite) Halbkraftstrahlbreite @-3db:42° ±2°; Spitzer Winkel:114° ±6°; | |||
Wohnmaterial
| Abs | ||
Verwendungszweck | Tiefenmessung | ||
| Überprüfen Sie die folgende Zeichnung | ||
Schutzlevel | IP68 | ||
Gewicht | 220g ± 5% ((Kabellänge:2m) | ||
Verkabelungsanleitungen | Integriert Schnittstelle:Rot:Wandler+,Weiß:Wandler-,, Schwarz: Schützer Draht, ((ohne Temperatursensor) | ||

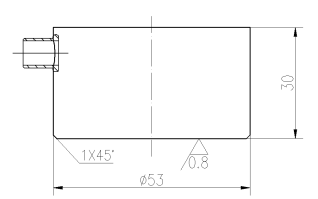

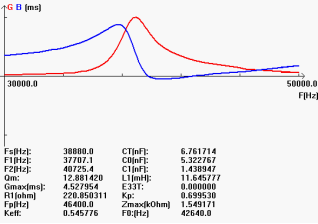

Zulassungskurve | Produktstrukturdiagramm | ||
|

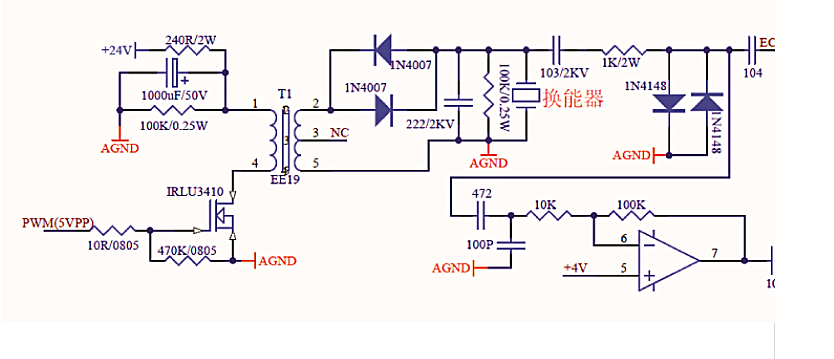

2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms
