Beurteilung der Kriterien für die Leistung von Ultraschallreinigungswandlern

Erstens die Parameter:

1, mechanische Resonanzfrequenz vonReinigungswandler Ultraschallwandler
: Das heißt, die Betriebsfrequenz des Vibrationssystems, das Design sollte so nah wie möglich am erwarteten Wert sein und dem Betriebspunkt der Stromversorgung übereinstimmen.

2, dynamischer Widerstand vonpiezoelektrischer Reinigungswandler: Der Widerstand der Serie von piezoelektrischen Vibratoren ist unter den gleichen Stützbedingungen umso besser. Zum Reinigen oder Schweißvibratoren liegt es im Allgemeinen zwischen 5 Ω und 20 Ω. Wenn es zu groß ist, gibt es Probleme beim Betrieb des Vibrators oder des Vibrationssystems, z.

Im Allgemeinen sollte der QM des Hochleistungs -Ultraschallreinigungswandlers zwischen 500 und 1000 liegen. Wenn er zu niedrig ist, ist die Vibrator -Effizienz zu hoch und die Stromversorgung kann nicht übereinstimmen. Für Ultraschallschweißen oder -bearbeitung liegt der QM-Wert des Vibrators selbst im Allgemeinen bei 50-1000 und das gesamte System bei 1500-3000.

Die Schwingungseffizienz ist niedrig, aber es kann nicht zu hoch sein, da der QM die Arbeitsbandbreite ist und die Stromversorgung schwer zu erreichen ist. und das Gerät kann nicht funktionieren.

4, freie Kapazität: Die Kapazität des piezoelektrischen Geräts bei 1 kHz Frequenz stimmt dieser Wert mit dem von der digitalen Kapazitätsmesser gemessenen Wert überein. Dieser Wert subtrahiert den dynamischen Kondensator C1, um die tatsächliche statische Kapazität CO, CO = CT-C1 zu erhalten. Verwenden Sie CO, um den Induktor mit dem Induktor auszugleichen. In der Waschmaschine oder im Schaltungsdesign der Ultraschallverarbeitungsmaschine kann das korrekte Ausgleich des CO den Leistungsfaktor der Stromversorgung erhöhen. Es gibt zwei Methoden zur Verwendung des Induktorbilanzs, der parallele Abstimmung und der Serienabstimmung.

Anti-Resonanzfrequenz von 28 kHz Reinigungswandler: Die Resonanzfrequenz des parallelen Zweigs des Yao Dan-Vibrators. Bei dieser Frequenz ist die Impedanz -Zmax des piezoelektrischen Vibrators der größte. Wenn die anti-harmonische Impedanz Zmax niedrig ist, hat der Vibrator ein Problem.

Zweitens die Grafiken

Die Vibrationsleistung des Ultraschall- und Sachvertragers kann direkt anhand des logarithmischen Graphen beurteilt werden, was relativ intuitiv und praktisch ist.

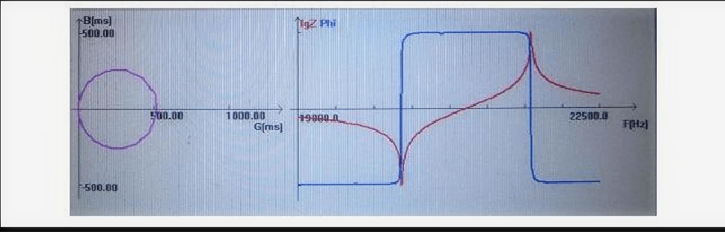

1. Unter den normalen Umständen sind der Zulassungskreis und die Leitfähigkeitskurve wie in der folgenden Abbildung dargestellt. Der Zulassungskreis ist ein einzelner Kreis, und die logarithmischen Koordinaten haben nur ein Paar minimaler und maximaler Werte.

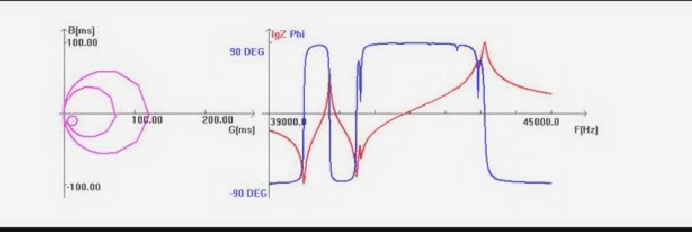

2. Unter den abnormalen Bedingungen sind der Zulassungskreis und die Leitfähigkeitskurve wie in der folgenden Abbildung dargestellt. Es gibt mehrere parasitäre kleine Kreise im Zulassungsdiagramm. Das logarithmische Diagramm hat viele Paare mit minimalen und maximalen Werten:

3. Im letzteren Fall ist der Zulassungskreis und die Leitfähigkeitskurve des Piezoceramic -Wandlers abnormal:
