PH40F0621
Piezohannas
PH40F0621
40 kHz Ultraschallwandler für 12 Meter Abstandsmessung
Einführung:
PH40F0621Der Ultraschallsensor hat die Funktionen von Sender und Empfänger. Es handelt sich um einen Langstreckentyp, der im Allgemeinen für Ultraschallbereichsfinder, Ultraschallsensor für nichtkontakte Erkennungsobjekte, Ultraschalldistanzsensor, Ultraschall-Sensor auf Flüssigkeitsebene usw. verwendet werden kann. Wenn Sie Fragen zu anderen Anwendungen haben, kontaktieren Sie uns bitte für Details.
Technische Parameter:
Modell | PH40F0621 |
Center Resonant Frequenz (KHz) | 40KHz ±4.0kHz |
Bandbreite | 3KHz |
Erkennungsabstand | 0,35 ~ 12m |
Tote Winkel | <0,35 m |
Startwinkelstrahl (-6 dB Vollwinkel) | 12± 2 ° |
INTRETRATED STREFITIVITÄT (0 DB = 400 VP-P；Zeitraum：50；Distanz：1,5 m) | -76db Mindest |
Elektrostatische Kapazität | 3000PF ± 20% |
Minimale parallele Impedanz | 180 Ω ± 30% |
Maximale Arbeitsspannung (Impuls - 2% Dienstzyklus) | 1800VP-P |
Betriebstemperatur | -20 ~ 70 ℃ |
Lagertemperatur | -40 ~ 85 ℃ |
Schutzlevel | IP67 |
Installation | Mit Schraube befestigt |
Fallmaterial | Abs |
Gewicht | 1,5 kg |
Foto:

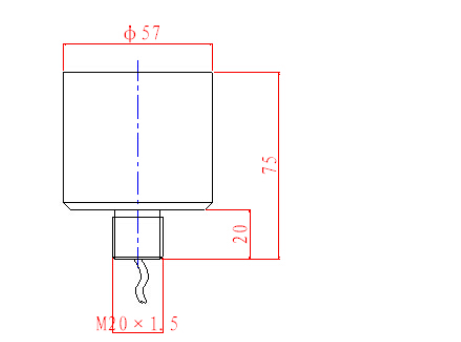

Umrissdimension:

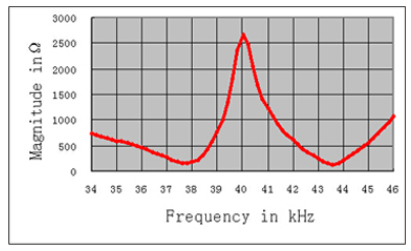

Frequenzresistenzkurve：

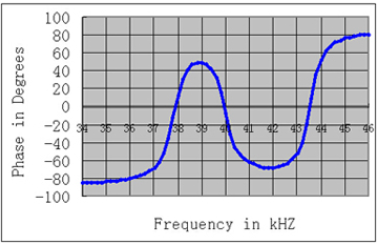

Frequenz-Phasenwinkel Kurve：
Sensitivitätstest:
Spannung übertragen: 200VP-P; Periode: 10;Entfernung: 1M
DIrektivität Kurve：
![(SD4VQage7aso]@(J9PH%0](http://imrorwxhnknplq5p-static.leadongcdn.com/cloud/ljBqnKjlRioSrlklnlio/SD4VQAGE7ASO-J9PH.png)
Merkmale von Ultraschallsensoren:
1.Small Größe und leichtes Gewicht
2. Hohe Empfindlichkeit und hoher Schalldruck
3. Low Power -Verbrauch
4. Hochzuverlässige Zuverlässigkeit
Charakteristisch:
1. bejahen Siegel (PVC Outer Abdeckung)
2.Konvenience Thread Rate (G1 \")
Anwendung:
1. Positionort
2. Messung
3. Traffic -Messung
4.Verblutung Hindernisse
