HS/T25
Piezohannas
HS/T25
25 -kHz sphärische Übertragungswandler benutzerdefinierte akustische Wandler
Technische Parameter:
Modell | HS/T25 |
|
Resonanzfrequenz | 25 kHz | |
Arbeitsband | ∆F ≥ 7,5 kHz | |
Spannungsreaktion übertragen | SVL ≥ 143 dB | |
Statische Kapazität | 47000Pf | |
Tonquelle Level (SL) | SL ≥ 189 dB | |
Arbeitstiefe | 300 m | |
Kabelspezifikation | Φ11.2mm DoppelkernschützeKabel | |
| ||
Anwendung:
Unterwasserakustikforschung
Akustische Feldkalibrierung
Militärische und wissenschaftliche Anwendungen
Arten von Unterwasser akustischer Wandler
1. Low -Frequenz, tiefes Wasser, Hochleistungswandler
Niederfrequenzübertragende Transducer-Serien: Es gibt verschiedene Arten von Biegerwandlern, geschlitzte kreisförmige Röhrler, Slat-Biegerwandler, kombinierte Biegescheibenwandler usw. Die minimale Betriebsfrequenz betrug nur 20 Hz.
Deep-Water-Transducer-Serie: Es gibt drei Arten von Produkten: Überlauftyp, Ölgefüllungs-Druckausgleichsart und selbstträglicher Drucktyp, der maximale Druckwiderstand hat 80 MPa erreicht.
Hochleistungs-Transducer-Serie mit hoher Leistung: Die Schallquellenpegel kann mehr als 207 dB in der Nähe von 350 Hz erreichen.
2. Mosaikringwandler
Das Unternehmen hat die Möglichkeit, Mosaikringe mit einem Durchmesser von 30 mm 800 mm zu entwerfen und herzustellen. Die Frequenz kann 0,5 kHz ° C abdecken mehr als 2 Oktavfrequenzen. Die strukturelle Form, die hauptsächlich in den Typ mit Luft und Überlauf unterteilt ist, kann die Arbeitstiefe 500 m bzw. 6 km erreichen.
3. Leitungsarray
Das Unternehmen kann ölgefüllte lineare Arrays, lineare Kabelarrays und starre lineare Arrays entwerfen und herstellen. Die ölgefüllte Anordnung kann die ölgefüllte lineare Anordnung mit dem kleinsten Außendurchmesser von 20 mm realisieren, und das längste Single-Array-Segment kann 80 m erreichen.

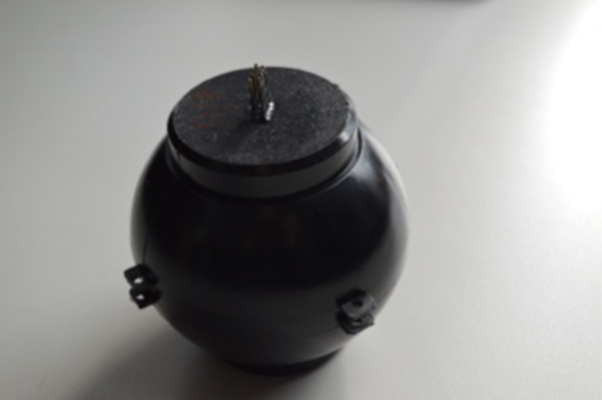

4. Sphärische Wandler
Das Unternehmen verfügt über reife Design- und Produktionstechnologie für sphärische Wandler. Derzeit hat es eine vollständige Reihe kugelförmiger Wandler mit einem Durchmesser von 20 mm bis 166 mm nach Verpackung gebildet. Die Übertragungsabdeckungsfrequenz beträgt 3 kHz bis 150 kHz; Die Empfangsabdeckungsfrequenz beträgt 5 Hz bis 100 kHz+; Die Arbeitstiefe ist die höchste bis zu 5 km oder mehr.

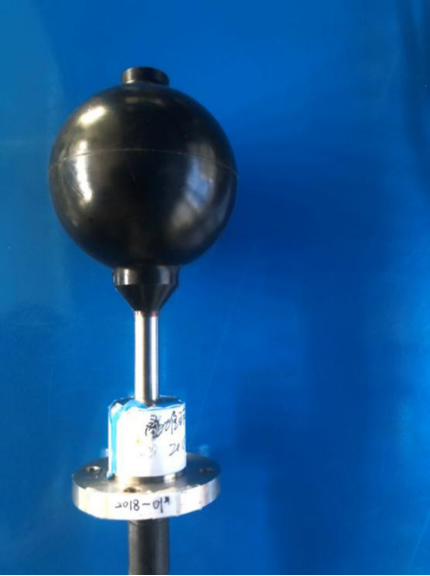

5. Vektorhydrophon
Das Unternehmen ist das erste Unternehmen in der Branche, das Vektorhydrophone und seine technischen Anwendungen entwickelt. Die Differentialdruckvektorhydrophone und Co-Vibrationsvektorhydrophone sind stabil und zuverlässig. Das Arbeitsfrequenzband kann 5 Hz ~ 120 kHz abdecken und die maximale Arbeitstiefe kann bis zu 3000 m betragen. Um die Eignung des Co-Vibrations-Vektorhydrophons zu verbessern, hat unser Unternehmen eingehende Forschungen über die Installationsmethode, den wasserdichten Stromaufschlag und den Aufhängungsmodus usw. durchgeführt und festgelegt Suspension usw. Eine Vielzahl von Ergebnissen und verfügt über die Konstruktions- und Herstellungsfähigkeiten von Vektorhydrophonlinien -Arrays und geschleppten Arrays.
Antragsfall eines Unterwasserschichtschilds
Nach den Bedürfnissen des Kunden können wir piezoelektrische Ultraschallwandler entwerfen und produzieren. Unterwasser akustischer Wandler, Ultraschallsonden und Sensoren verschiedener Frequenzen mit stabiler Leistung und hoher Qualität.
2. Die Kalibrierung von Vektorhydrophonen in tiefem Wasser kann die maximale Arbeitstiefe 3000 m erreichen, was für ölgefüllte lineare Array-Elemente verwendet werden kann
3. Die höchste Emissionsantwort des gestapelten sphärischen akustischen Wandlers kann 156 dB erreichen, und der höchste Schallquellenpegel kann 202 dB erreichen, was mehr als 6 dB höher ist als gewöhnliche kugelförmige Wandler derselben Größe.
4. Einkristallvektorhydrophonwandler
Im Vergleich zu piezoelektrischen Keramikwandlern wird die Größe des Pin-PMN-PT-Einzelkristalls-Transducers um mehr als 1/3 reduziert, die Übertragungsspannungsreaktionsniveau ist 2 ~ 10 dB höher, die Impedanzbandbreite ist etwa zweimal höher und der -3 dB. Die Bandbreite ist ungefähr zweimal höher. Mal; Die Empfindlichkeit ist 3 ~ 5 dB höher. Das Einkristallvektorhydrophon hat eine niedrige Bewegung selbstnachoise und die Empfindlichkeit ist 4 ~ 6 dB höher als das piezoelektrische Vektorhydrophon derselben Größe.
5.Fixed Installationsvektorhydrophon
Unter Verwendung der Mittelspalte als fester Basis, dem Keramik-Scher-Arbeitsmodus, ist das Arbeitsfrequenzband 100-5000 Hz, die Installation ist einfach, die Leistung ist stabil und kann die meisten Vektorhydrophone ersetzen, die auf verschiedenen Plattformen installiert sind.
Der kegelförmige Reflektor wird verwendet, um die umfangreich ausgestrahlten Schallwellen des toroidalen Wandlers auf die Endoberfläche zu reflektieren, um zu arbeiten, und auf der Endoberfläche kann eine relativ stabile akustische Strahlung des Strahls realisiert werden.
